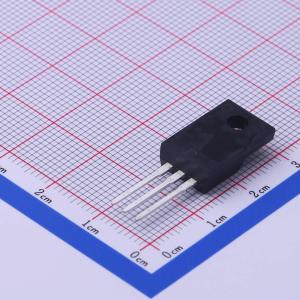

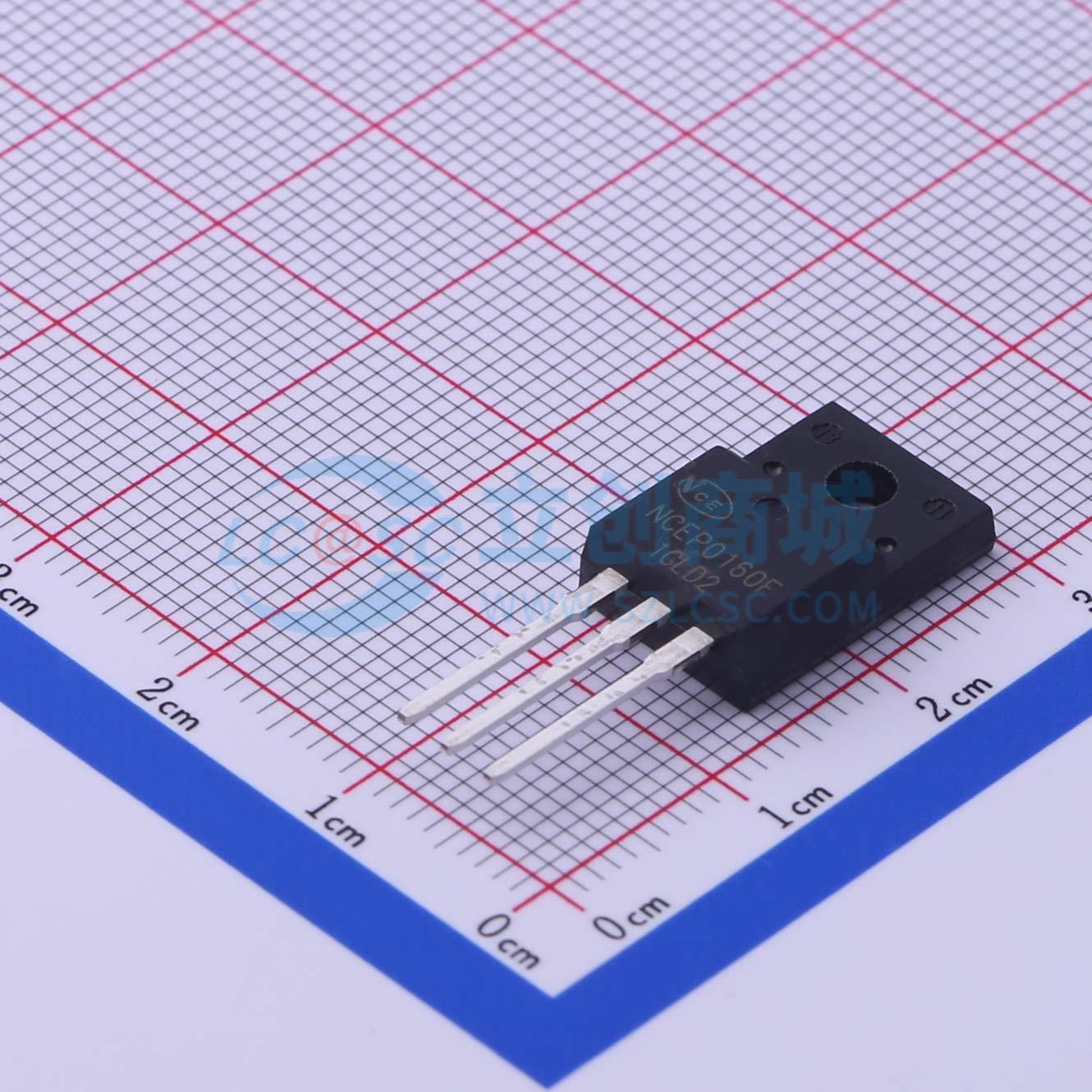

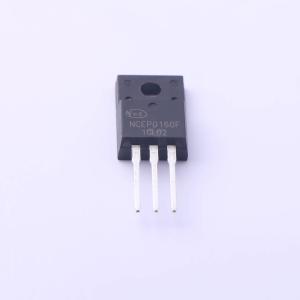

温馨提醒：图片仅供参考，商品以实物为准
NCEP0160F
1个N沟道 耐压:100V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP0160F
- 商品编号
- C414148
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 10.8mΩ@10V | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 2.5nF@50V | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
NCE2303采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）。该器件适用于作为负载开关或用于PWM应用。
商品特性
- 漏源电压（VDS） = -30 V，漏极电流（ID） = -2.0 A
- 栅源电压（VGS） = -10 V时，漏源导通电阻（RDS(ON)） < 130 mΩ
- 栅源电压（VGS） = -4.5 V时，漏源导通电阻（RDS(ON)） < 180 mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
