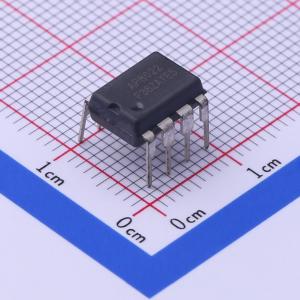

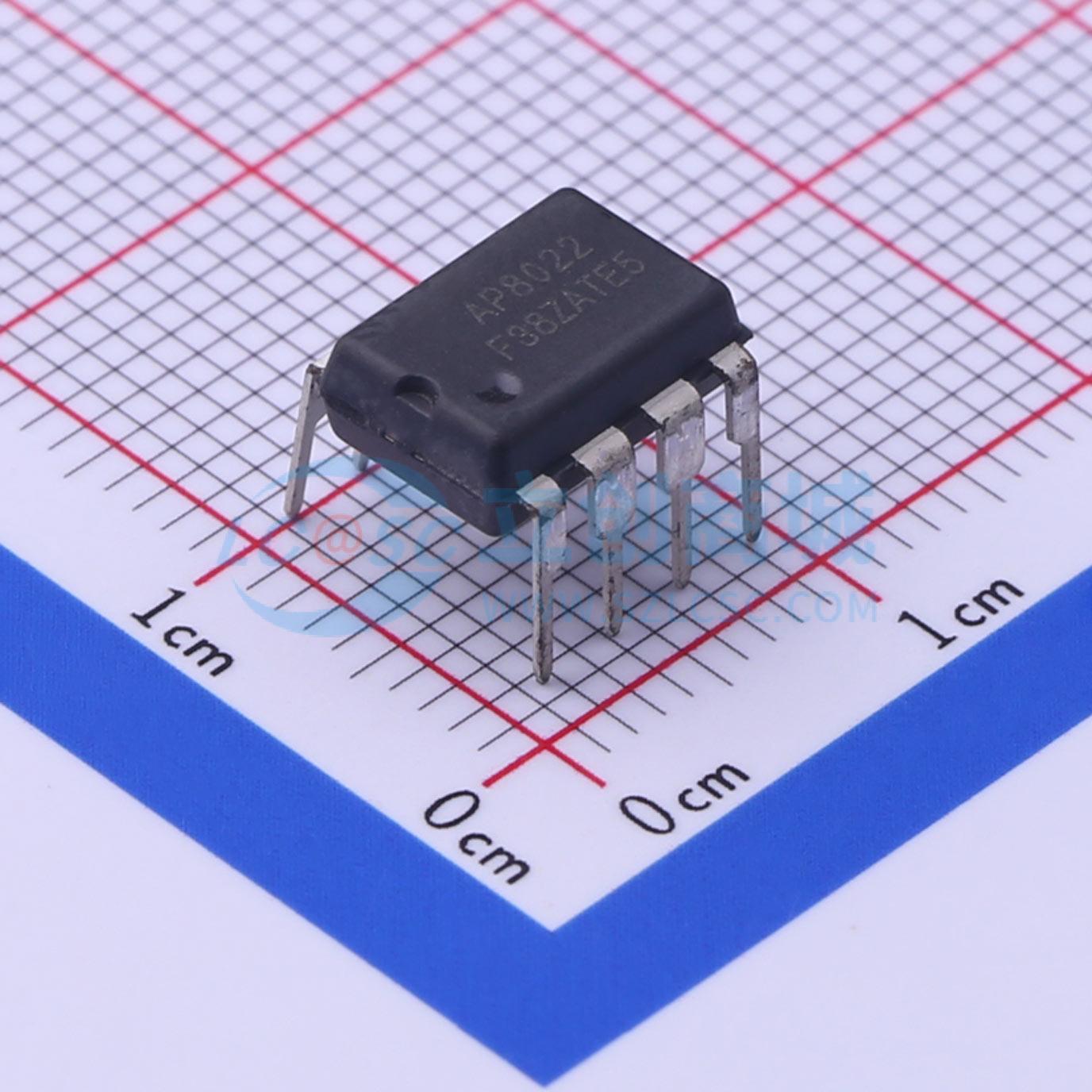

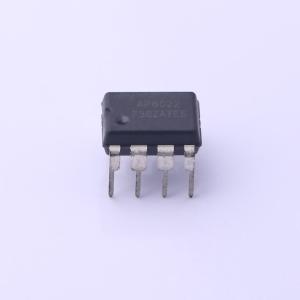

AP8022FNEC-T1
开关电源芯片AP8022FNEC-T1 DIP8
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- chipown(芯朋微电子)
- 商品型号
- AP8022FNEC-T1
- 商品编号
- C414178
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.897克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 9.5V~27V | |
| 开关频率 | 54kHz~66kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 90% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 670V | |
| 拓扑结构 | - | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃ | |
| 工作模式 | - | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
AP8022芯片内部集成了脉宽调制控制器和全新一代的高可靠性功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完整的智能化保护功能，包括过流保护，过压保护，欠压保护，过温保护。内置抖屏可优化EMI表现，突发模式能够降低系统处于待机模式时的功耗。该芯片还内置高压启动模块和软启动控制电路，保证系统迅速而安全的启动。
商品特性
- 满足85~265V宽AC输入工作电压
- 单芯片集成700V功率MOSFET
- 内部集成高压启动电路
- 9.5~27V宽电压工作范围
- 60KHz中心工作频率
- 内置抖屏和软启动功能
- 轻载自动调周期功能
- 欠压保护功能
- 过流保护（OCP）
- 过温保护（OTP）
- 过压保护（OVP）
应用领域
- 家电辅助电源
- LED驱动
