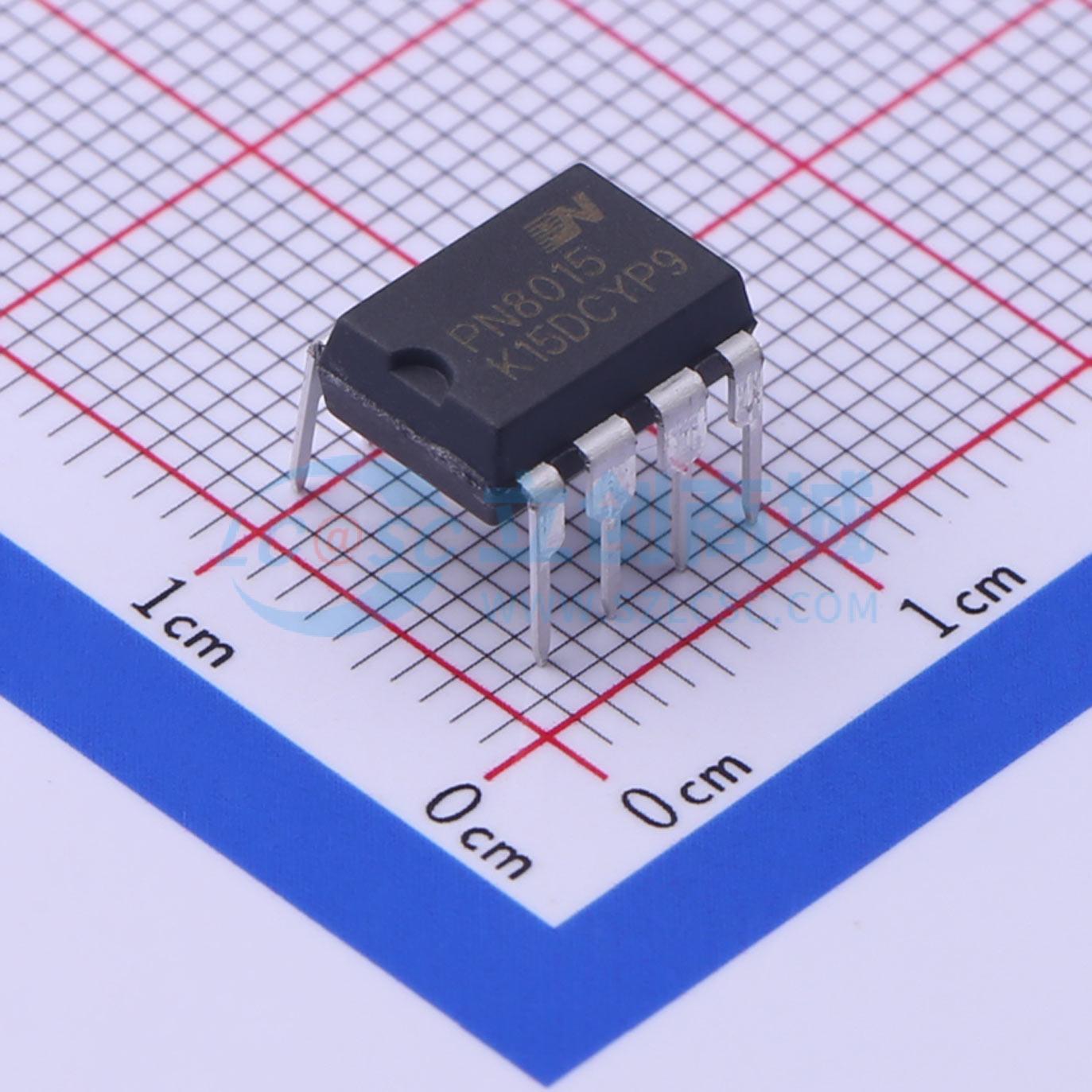

温馨提醒：图片仅供参考，商品以实物为准

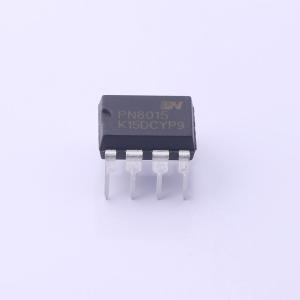

PN8015NSC-T1

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: chipown(芯朋微电子)
商品型号: PN8015NSC-T1
商品编号: C414189
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.796克(g)

商品参数

参数完善中

商品概述

PN8015集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于外围元器件极精简的小功率非隔离开关电源，输出电压可通过FB电阻调整。PN8015内置高压启动与自供电模块，实现系统快速启动、超低待机、自供电功能。该芯片提供了完整的智能化保护功能，包括过载保护，欠压保护，过温保护。另外PN8015的降频调制技术有助于改善EMI特性。

商品特性

内置800V高雪崩能力智能功率MOSFET
内置高压启动和自供电电路
适用于Buck、Buck-Boost、Flyback等多种架构
输出电压3.3V~24V可通过FB电阻调整
半封闭式稳态输出电流200mA @230VAC,5V输出
改善EMI的降频调制技术
优异的负载调整率和工作效率
全面的保护功能：过载保护（OLP）、过温保护（OTP）、欠压保护（UVLO）

应用领域

非隔离辅助电源
家电
智能家居
LED
