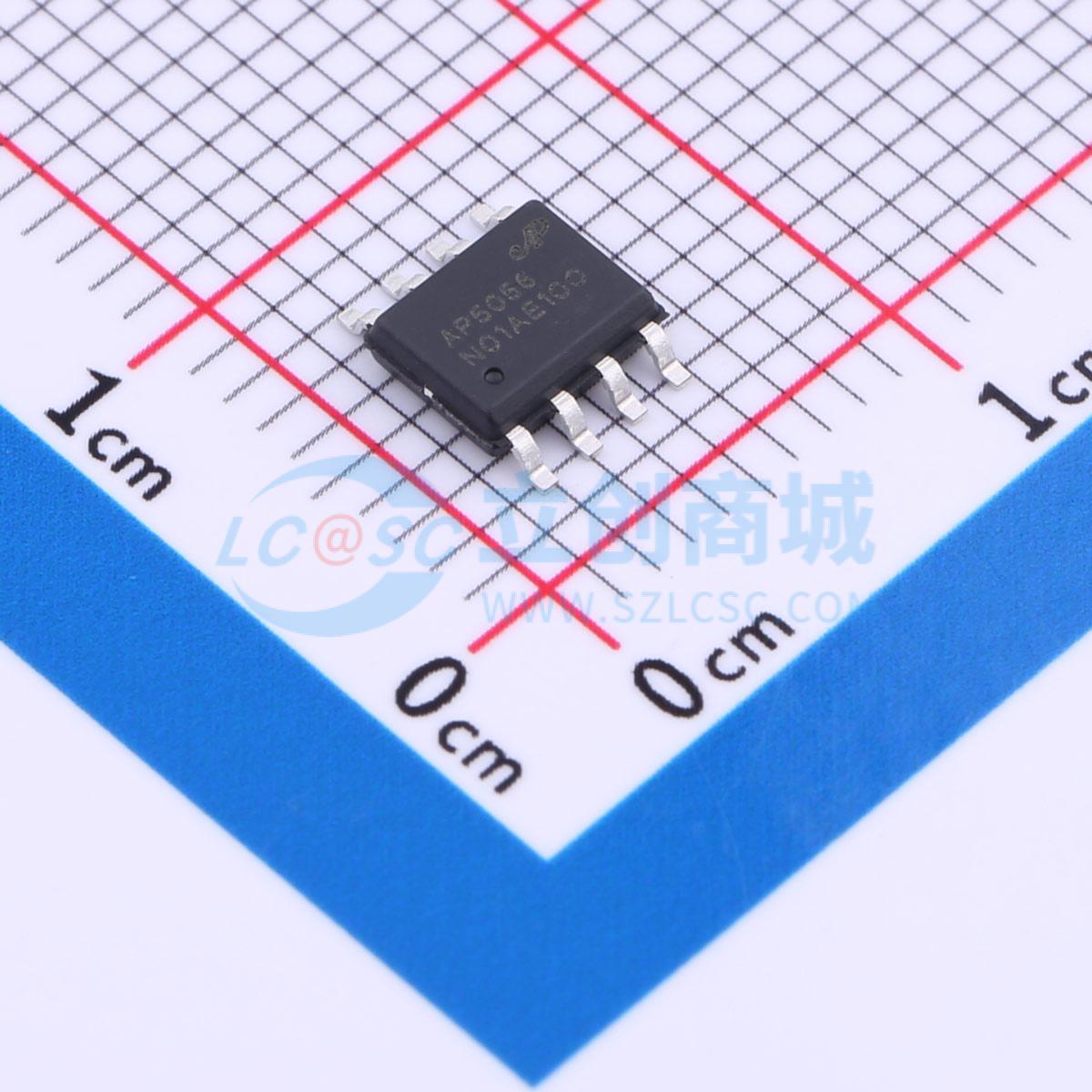

AP5056SPER

1A线性锂电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AP5056是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SOP/MSOP封装和极少的外围元件非常适合应用于便携式产品，而且AP5056专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。
品牌名称: chipown(芯朋微电子)
商品型号: AP5056SPER
商品编号: C414191
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.186克(g)

商品参数

商品概述

AP5056是一个完整的单片锂离子电池恒流/恒压线性电源管理芯片，其SOP/MSOP封装和极少的外围元件非常适合应用于便携式产品，而且AP5056专门设计适用于USB的供电规格。基于内部MOSFET结构，不需要外部感应电阻和隔离二极管，当外部环境温度过高或在大功率工作时，热反馈可以调节充电电流以降低芯片温度。充电电压被固定在4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，AP5056将自动终止充电循环。当输入端（适配器或USB电源）拔掉后，AP5056自动进入低电流状态，电池漏电流将降到2μA以下。AP5056还可被设置于停机状态，使电源电流降到50μA。其余特性包括：电池温度监测，欠压锁闭，自动再充电和两个状态引脚以显示充电和充电终止。

商品特性

高达1000mA的可编程充电电流
不需外接MOSFET、传感电阻和隔离二极管
用于单节锂离子电池、采用SOP/MSOP封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
直接从USB接口管理单节锂离子电池充电
预设充电电压4.2V
用于电池电量检测的充电电流监控器输出
自动重新充电
充电状态双输出、无电池和故障状态显示
1/10充电电流终止充电
停止工作状态电流50μA
2.9V涓流充电阀值电压
软启动限制浪涌电流
电池温度检测功能
采用8引脚SOP8 - PP封装和MSOP8 - PP封装

应用领域

手机、PDA、MP3、MP4
充电器
数码相机
电子词典
蓝牙、GPS导航仪

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.25V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	50uA
