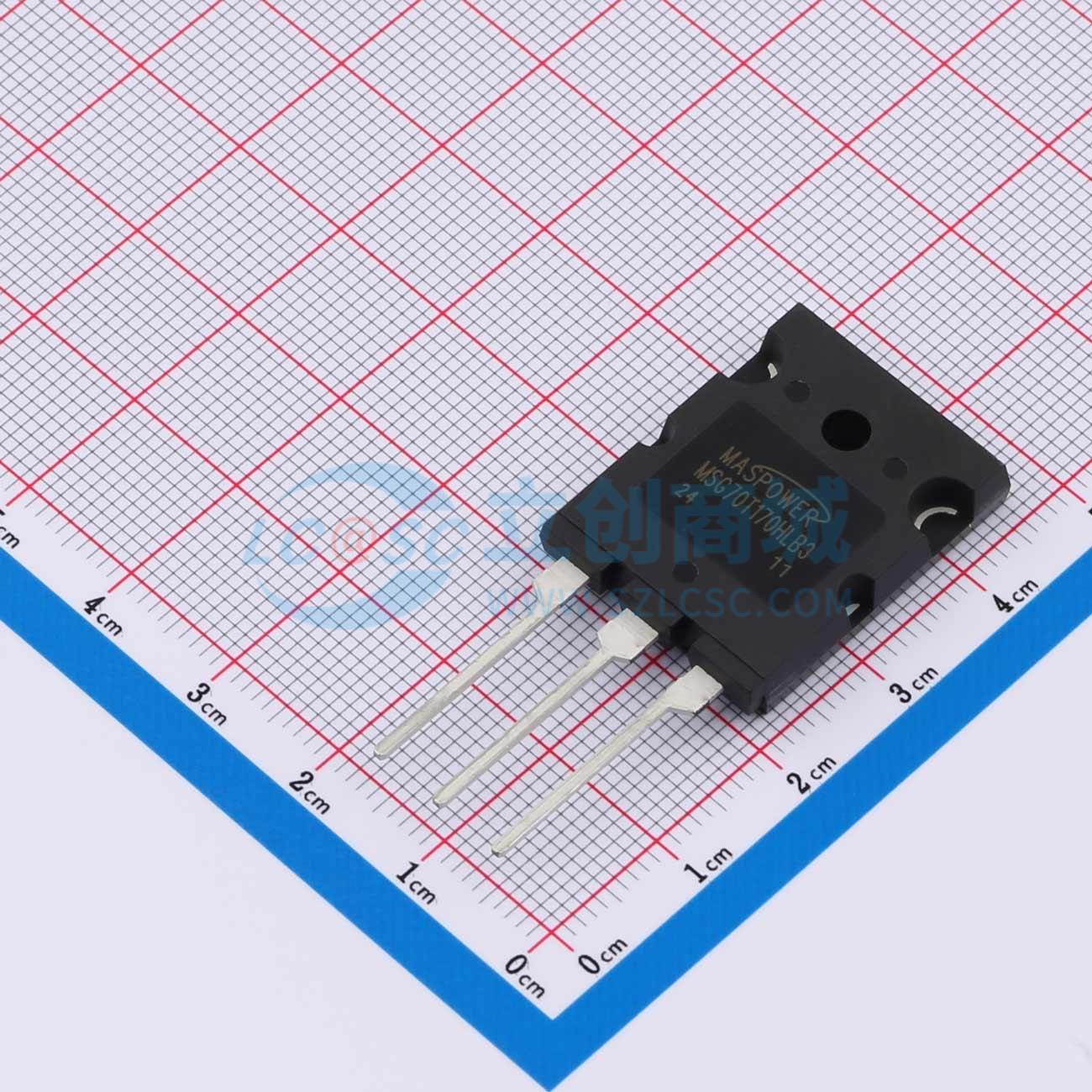

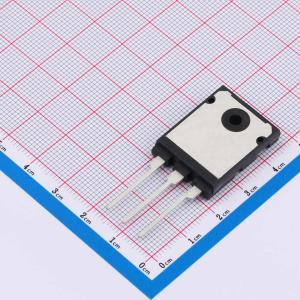

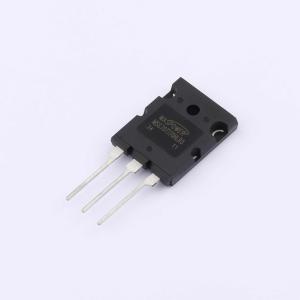

MSG70T170HLB3
IGBT MSG70T170HLB3
- 描述
- IGBT 70A 1700V TO-264封装 高压晶体管 大电流
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG70T170HLB3
- 商品编号
- C37635843
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 12.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 625W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 140A | |
| 集射极饱和电压(VCE(sat)) | 5.5V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 160nC@15V | |
| 输入电容(Cies) | 4.67nF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 232pF | |
| 反向传输电容(Cres) | 100pF | |
| 开启延迟时间(Td(on)) | 100ns | |
| 关断延迟时间(Td(off)) | 230ns | |
| 导通损耗(Eon) | 2.4mJ | |
| 关断损耗(Eoff) | 1.5mJ | |
| 反向恢复时间(Trr) | 240ns |
