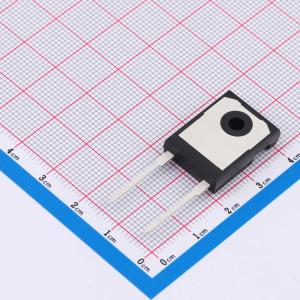

温馨提醒：图片仅供参考，商品以实物为准

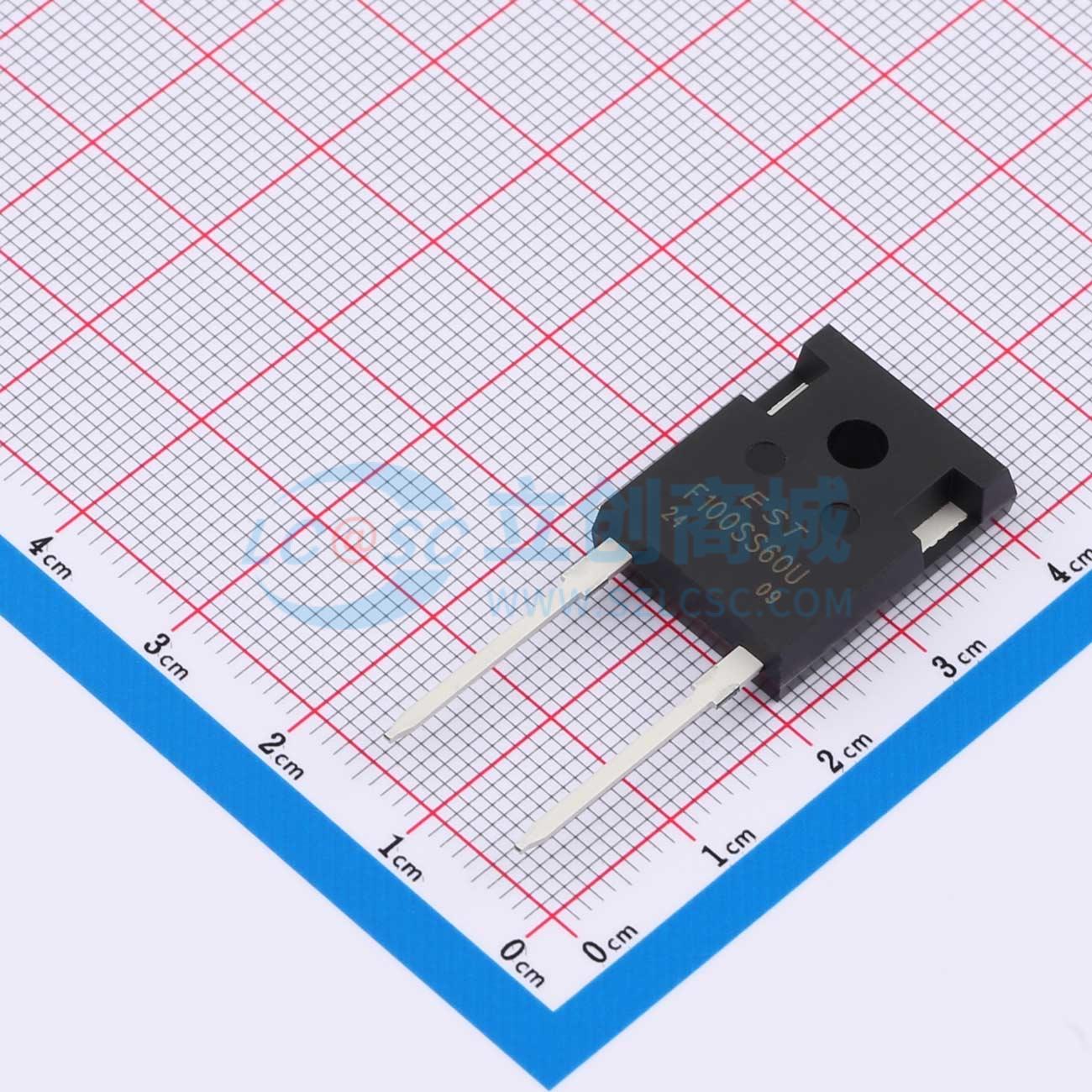

ESTF100SS60U
电流:100A 反向恢复时间：120ns
- 描述
- FRD 快恢复二极管 100A 600V TO-247封装
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESTF100SS60U
- 商品编号
- C37635845
- 商品封装
- TO-247-2
- 包装方式
- 管装
- 商品毛重
- 7.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.6V@100A | |
| 直流反向耐压(Vr) | 480V | |
| 整流电流 | 100A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | - | |
| 反向恢复时间(Trr) | 120ns | |
| 工作结温范围 | -40℃~+150℃ | |
| 耗散功率(Pd) | 390W | |
| 非重复峰值浪涌电流 (Ifsm) | 1.4kA |
商品概述
超快恢复二极管（Ultra-FRD）模块经过优化，可减少高频功率调节电气系统中的损耗和电磁干扰（EMI）/射频干扰（RFI）。这些二极管模块非常适合用于功率转换器、电机驱动器以及其他开关损耗占总损耗很大比例的应用。
商品特性
- 重复反向电压：VRRM = 600V
- 低正向压降：VF（典型值） = 1.6V
- 平均正向电流：IF(AV.) = 100A，@Tc = 100℃
- 超快反向恢复时间：trr（典型值） = 120ns
- 恢复参数的广泛特性分析
- 降低电磁干扰和射频干扰
- 非隔离型封装
应用领域
- 电机驱动器
- 焊接
