ESJ100SH60N

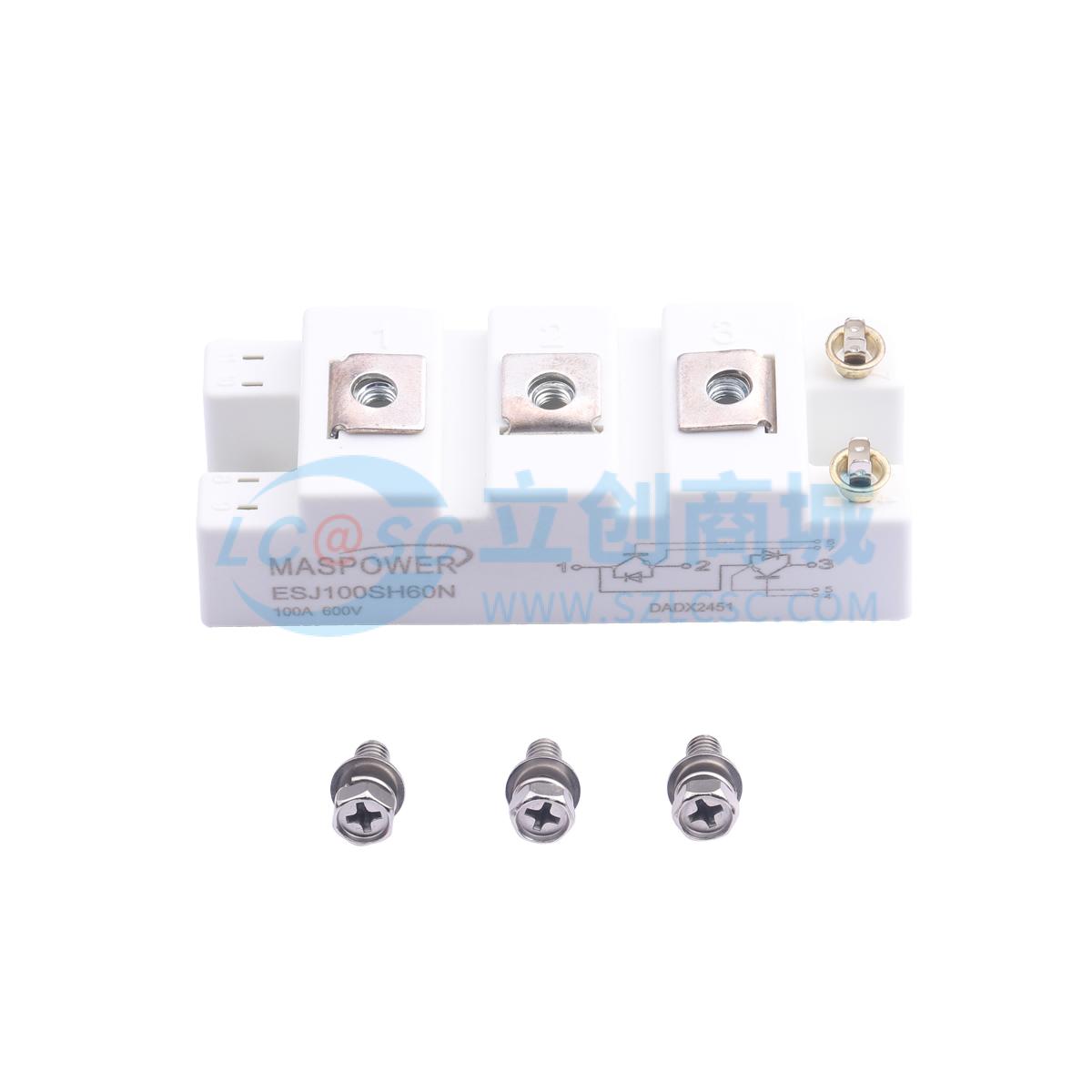

4件套：主件1个+3个螺丝 600V 200A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IGBT模块 功率模块 100A 600V FD7封装
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- ESJ100SH60N
- 商品编号
- C37635852
- 商品封装
- FD7
- 包装方式
- 盒装
- 商品毛重
- 176.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 200A | |
| 输出电容(Coes) | 780pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 2.35V@100A,15V | |
| 栅极阈值电压(Vge(th)) | 3.5V@250uA | |
| 栅极电荷量(Qg) | 560nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.85nF | |
| 开启延迟时间(Td(on)) | 120ns | |
| 关断延迟时间(Td(off)) | 250ns | |
| 导通损耗(Eon) | 1mJ | |
| 关断损耗(Eoff) | 1.9mJ | |
| 反向恢复时间(Trr) | 180ns | |
| 工作温度 | -40℃~+125℃ | |
| 反向传输电容(Cres) | 280pF |
商品特性
- 高速开关
- BV_CES = 600V
- 低传导损耗：V_CE(sat) = 1.95V（典型值）
- 快速软恢复反并联二极管
- 短路额定值：T_C = 100℃ 时最小 10μs
- 降低 EMI 和 RFI
- 隔离型封装
应用领域
- 焊机
- 不间断电源（UPS）
