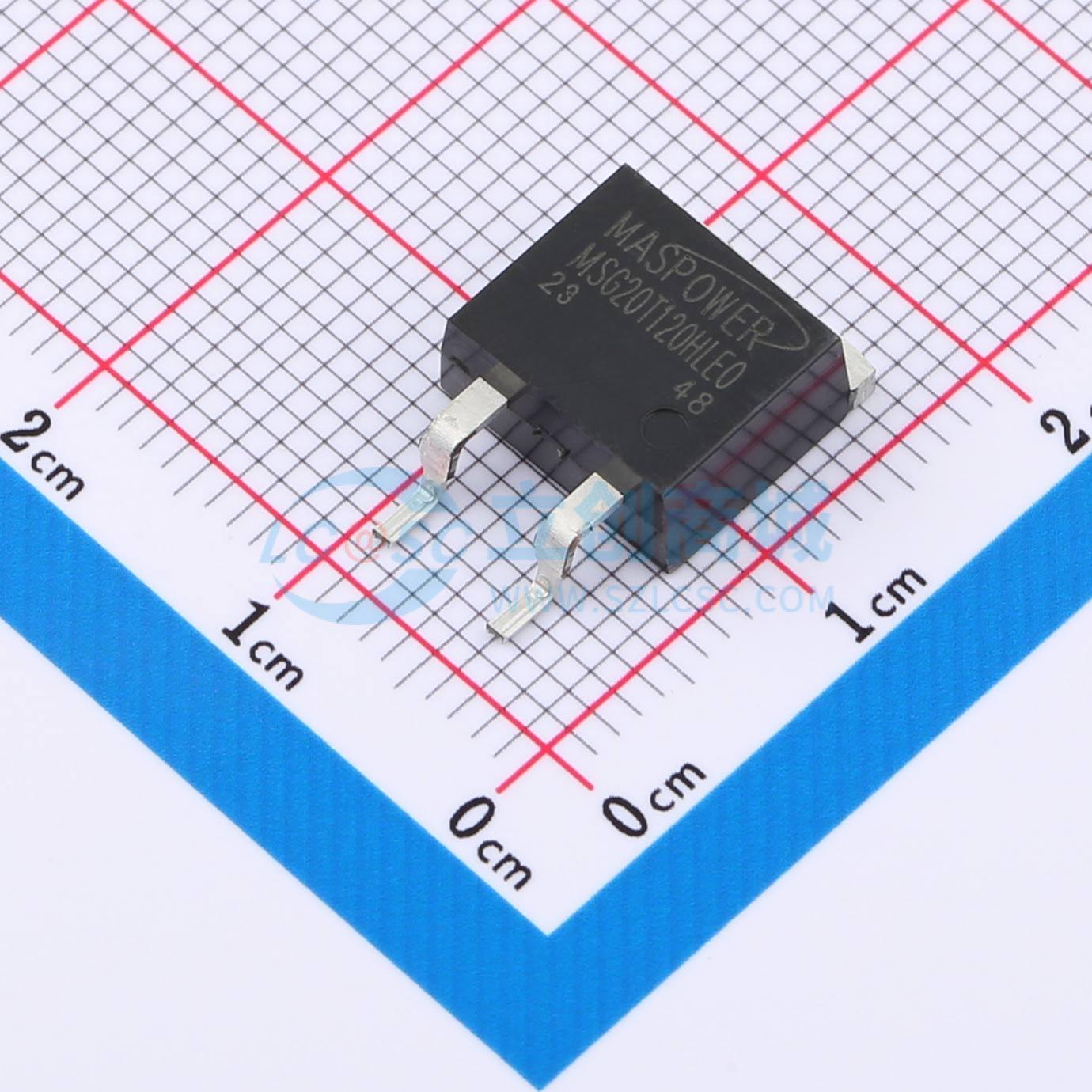

温馨提醒：图片仅供参考，商品以实物为准
MSG20T120HLE0
IGBT MSG20T120HLE0
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IGBT 20A 1200V TO-263封装 高压晶体管 贴片封装
- 品牌名称
- MASPOWER(麦思浦)
- 商品型号
- MSG20T120HLE0
- 商品编号
- C37635855
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 2.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 227W | |
| 输出电容(Coes) | 232pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 2.5V@20A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 160nC@15V | |
| 输入电容(Cies) | 4.67nF | |
| 开启延迟时间(Td(on)) | 100ns | |
| 关断延迟时间(Td(off)) | 230ns | |
| 导通损耗(Eon) | 2.4mJ | |
| 关断损耗(Eoff) | 1.5mJ | |
| 反向恢复时间(Trr) | 240ns | |
| 反向传输电容(Cres) | 100pF |
