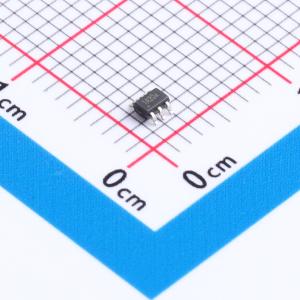

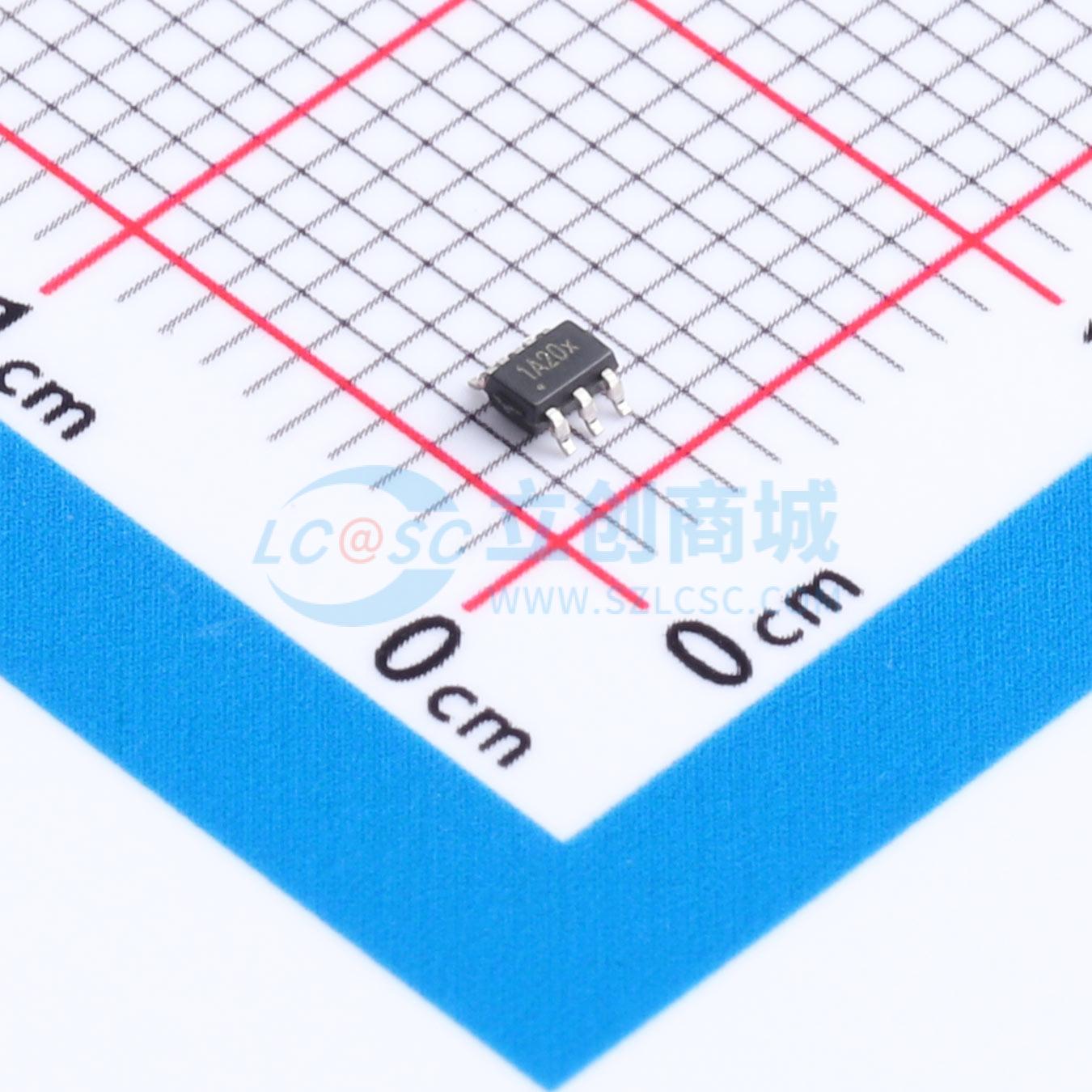

TPA191A2Q-SC6R-S
零漂移双向电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 零漂移、双向电流检测放大器可在 -0.3V 至 36V 的共模电压下检测分流器两端的电压降，与电源电压无关。有多种固定增益可供选择：20V/V、50V/V、75V/V、100V/V、200V/V、500V/V 和 1000V/V。集成增益电阻网络高度匹配，可最大程度减少增益误差并降低温度漂移。零漂移架构的低失调扩展了电流检测范围，允许使用更小的检测电阻，降低功耗，同时仍确保精确的电流测量。 该器件采用 2.7V 至 36V 的单电源供电，典型电源电流为 80μA。所有版本的工作温度范围为 -40℃ 至 125℃，采用 SOT363 封装。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA191A2Q-SC6R-S
- 商品编号
- C37635868
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -300mV~36V | |
| 增益 | 50V/V | |
| 带宽(-3db) | 80kHz | |
| 输入偏置电流(Ib) | 22uA | |
| 输入失调电压(Vos) | 100uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±42V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.2uV/℃ | |
| 压摆率(SR) | 3V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 35nV/√Hz | |
| 功能特性 | 双向检测；零漂移/自动稳零 |
商品概述
TPA191Q系列零漂移双向电流检测放大器可在-0.3 V至36 V的共模电压范围内检测分流器上的压降，且独立于电源电压。该系列提供多种固定增益：20 V/V、50 V/V、75 V/V、100 V/V、200 V/V、500 V/V和1000 V/V。其集成增益电阻网络高度匹配，可最大程度减少增益误差并降低温度漂移。零漂移架构的低偏移扩展了电流检测范围，允许使用更小的检测电阻以降低功耗，同时仍确保精确的电流测量。TPA191Q器件采用2.7 V至36 V单电源供电，典型电源电流为80 μA。所有版本的工作温度范围均为-40°C至125°C，并提供SOT363封装。
商品特性
- 符合汽车应用的AEC-Q100认证 – 等级1：-40°C 至 125°C TA
- 电压偏移：在VCM = 2.75 V时，最大±100 μV（适用于TPA191A2Q、A3Q、A4Q、A5Q、A6Q、A7Q）
- 宽共模电压范围：-0.3 V 至 +36 V
- 电源电压：2.7 V 至 36 V
- 高精度与零漂移性能 – 最大增益误差±1%（全温度范围） – 典型偏移漂移0.2 μV/°C – 最大增益漂移10 ppm/°C
- 提供多种电压输出增益选项
- TPA191A1Q：20 V/V
- TPA191A2Q：50 V/V
- TPA191A3Q：75 V/V
- TPA191A4Q：100 V/V
- TPA191A5Q：200 V/V
- TPA191A6Q：500 V/V
- TPA191A7Q：1000 V/V
- 低电源电流：典型值80 μA
- 封装：SOT363
应用领域
- 电流检测（高侧/低侧）
- 电池充电器
- 电源管理
- 手机充电器
- 电子烟
