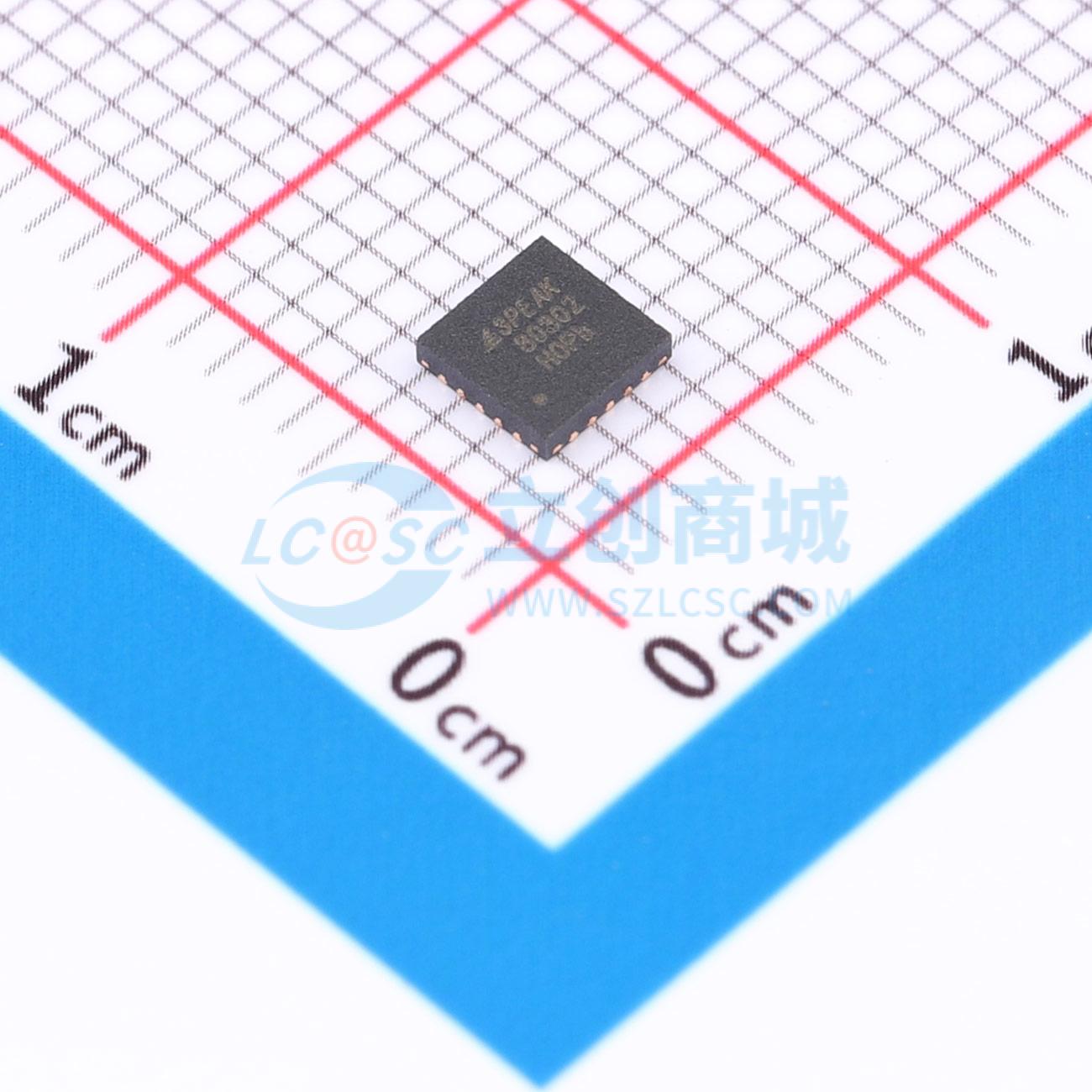

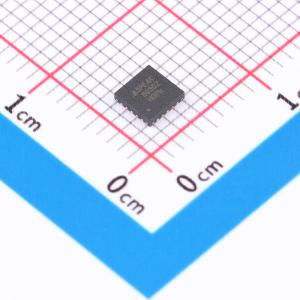

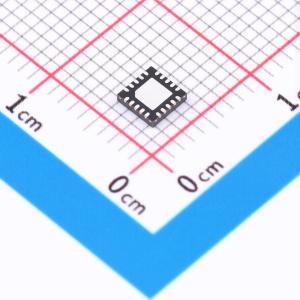

温馨提醒：图片仅供参考，商品以实物为准
TPQ80302-QF6R-S
升压型 4A 3.1V~80V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPQ80302-QF6R-S
- 商品编号
- C37635867
- 商品封装
- QFN-20(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.425806克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.1V~80V | |
| 输出电压 | 3.1V~80V | |
| 输出电流 | 4A | |
| 开关频率 | 100kHz~2.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反激式；升压式；SEPIC | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；逐波限流；可调软启动；过流保护；工作状态指示；可调限流；负载断开；打嗝限流 |
商品概述
TPQ80302是一款非同步开关升压转换器，集成了一个80V、110mΩ的功率开关和一个2.1Ω的负载开关。该器件可配置为多种标准开关稳压器拓扑，包括升压、SEPIC和反激式。器件具有高达80V的宽输入电压范围，支持来自多节电池或5V、12V、24V和48V电源轨的输入电压应用。TPQ80302采用峰值电流模式脉宽调制控制来调节输出电压。通过外部电阻可将开关频率编程为100kHz至2.2MHz。TPQ80302集成了一个80V、2.1Ω的负载开关，用于在关断期间将负载与输入电压断开。借助该负载开关，器件具有可调节的直流启动充电电流特性。当输出电压接近输入电压时，器件进入开关模式软启动。当VOUT引脚上的输出电压低于输入电压时，TPQ80302具有打嗝模式输出短路保护功能。器件还具有过载条件下的逐周期电流限制功能。TPQ80302采用带有裸露散热焊盘的20引脚3.5×3.5mm QFN封装。
商品特性
- 3.1V至80V输入电压范围
- 内部80V、110mΩ低侧MOSFET开关
- 2.1Ω输出负载开关
- ±1%基准电压精度
- 0.4mA工作静态电流
- 1μA关断电流
- 固定频率电流模式PWM控制
- 轻载时脉冲跳跃
- 可调开关软启动时间
- 频率可从100kHz调整至2.2MHz
- 可编程输入欠压锁定阈值和迟滞
- 逐周期电流限制
- 100ms打嗝模式输出短路保护
- 工作结温范围：-40°C ~ +125°C
- 采用3.5×3.5mm 20引脚QFN封装
应用领域
- 5V、12V、24V、48V电源转换
- 宽输入升压、SEPIC和反激式转换器
- 工业PLC
- 反激式PoE电源
- LED电源
- 医疗设备
