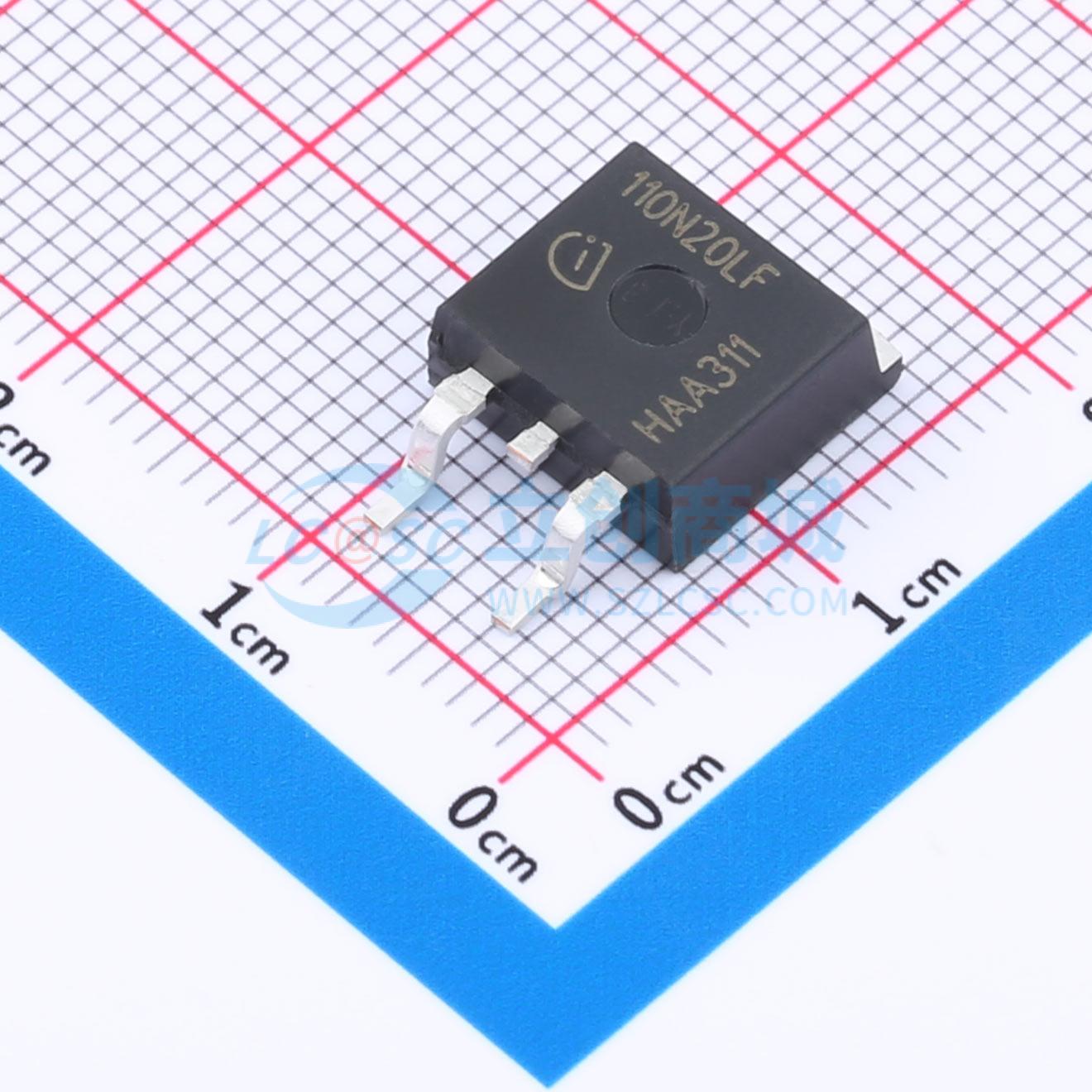

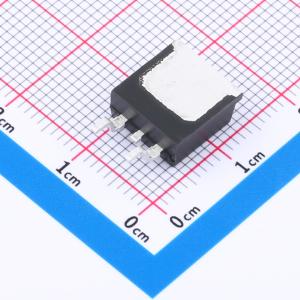

IPB110N20N3LF
1个N沟道 耐压:200V 电流:88A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性:适用于热插拔和电子保险丝应用。 极低的导通电阻RDS(on)。 宽安全工作区SOA。 N沟道,正常电平。 100%雪崩测试。 无铅电镀;符合RoHS标准。 根据JEDEC标准针对目标应用进行了认证。 根据IEC61249-2-21标准为无卤产品
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPB110N20N3LF
- 商品编号
- C3279157
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 1.58克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 88A | |
| 导通电阻(RDS(on)) | 11mΩ@10V | |
| 耗散功率(Pd) | 250W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.2V | |
| 栅极电荷量(Qg) | 76nC@10V | |
| 输入电容(Ciss) | 650pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 510pF |
商品概述
CoolMOS是一种用于高压功率MOSFET的革命性技术,它基于超结(SJ)原理设计。最新的CoolMOS P7是一个经过优化的平台,专门针对消费市场中对成本敏感的应用,如充电器、适配器、照明、电视等。该新系列具备快速开关超结MOSFET的所有优势,同时拥有出色的性价比和一流的易用性。这项技术符合最高效率标准,支持高功率密度,使客户能够实现非常纤薄的设计。
商品特性
- 适用于热插拔和电子保险丝应用
- 极低导通电阻RDS(ON)
- 宽安全工作区 SOA
- N 沟道,常电平
- 100% 雪崩测试
- 无铅镀层;符合 RoHS 标准
- 针对目标应用通过 JEDEC 认证
- 根据 IEC61249-2-21 标准无卤素
应用领域
- 充电器中使用的反激式拓扑结构
- 适配器中使用的反激式拓扑结构
- 照明应用中使用的反激式拓扑结构
