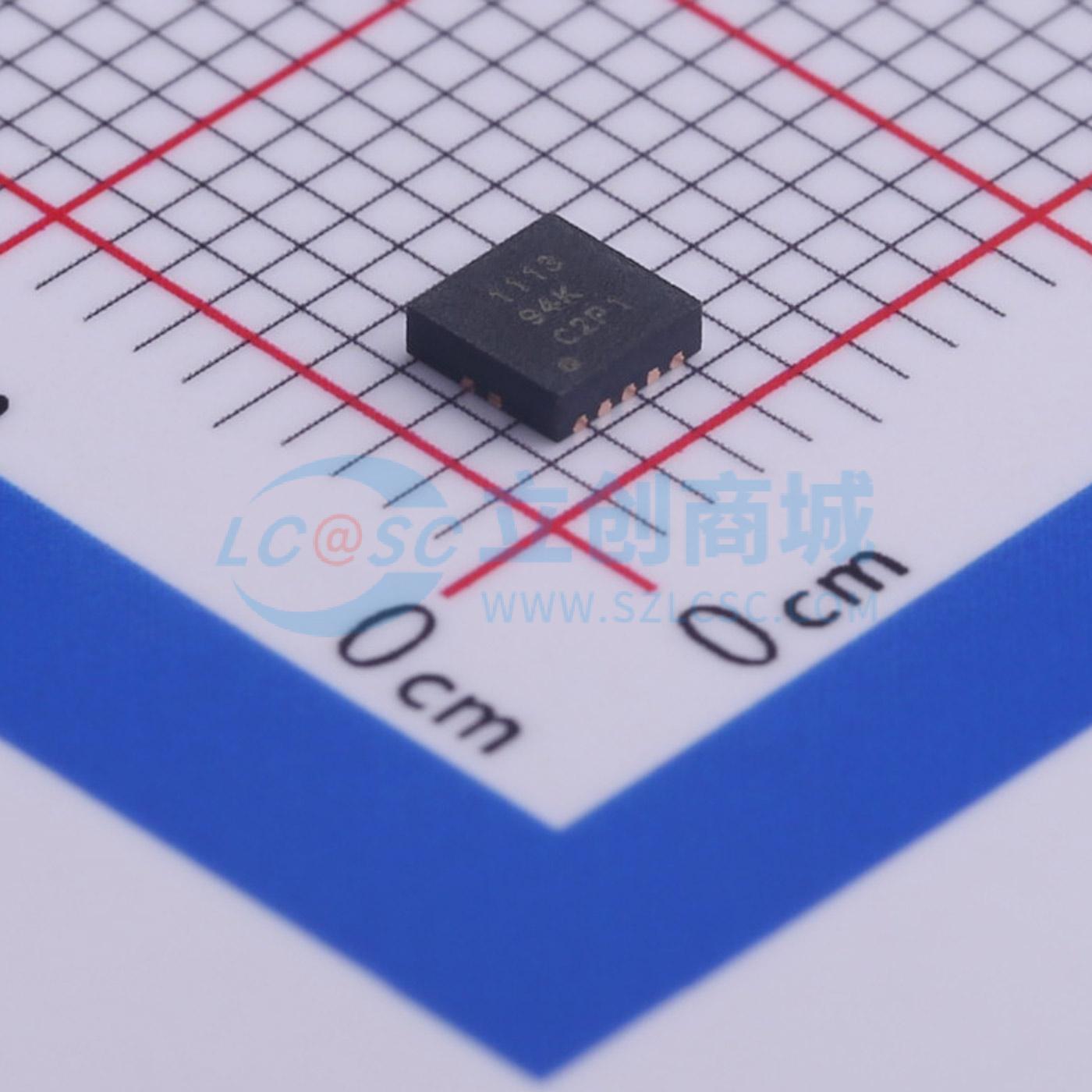

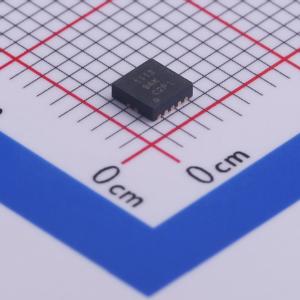

温馨提醒：图片仅供参考，商品以实物为准
TPS51113DRCR
同步降压控制器TPS51113
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS51113是一款成本优化的单通道同步降压控制器,工作电压范围为4.5 V至13.2 V,支持预偏置启动,具有300kHz的固定开关频率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51113DRCR
- 商品编号
- C398353
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~13.2V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
灵活的电源轨：5 V至12 V；参考电压：800 mV ±0.8% 支持电压模式控制 支持预偏置启动 采用低端RDS(on)电流检测的可编程过流保护 固定300 kHz（TPS51113）和600 kHz（TPS51163）开关频率 欠压/过压保护和电源正常指示 内部软启动 集成高电流驱动器，由VDD供电 10引脚z×z SON封装
TPS51113和TPS51163是成本优化的单通道同步降压控制器，工作在300 kHz（TPS51113）和600 kHz（TPS51163）固定开关频率下，采用单个4.5 V至13.2 V电源供电，并支持输出预偏置启动。过流保护采用低端RDS(on)电流检测，提供低成本、无损耗的解决方案。其他特性包括输入欠压锁定（UVLO）、可编程过流阈值、软启动、输出过压/欠压（OV/UV）保护。集成栅极驱动器直接由VDD供电，使栅极驱动电压更加灵活。
应用领域
- 服务器和台式计算机子系统
- 电源（MCH、IOCH、PCI、终端）
- 分布式电源
- 通用DC-DC转换器
