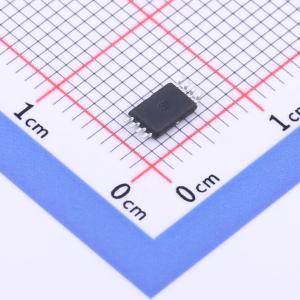

温馨提醒：图片仅供参考，商品以实物为准
TLV9002IPWR
适用于成本敏感型系统的低功耗、轨到轨输入输出、1MHz 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV9002 适用于成本优化型应用的双路、5.5V、1MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9002IPWR
- 商品编号
- C398359
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.237克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1.6mV | |
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 4.7nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V | |
| 功能特性 | 使能/关断功能；EMI滤波/RF抑制 |
商品概述
TLV900x是低功耗运算放大器，系列包含单通道TLV9001、双通道TLV9002、四通道TLV9004三种规格，支持1.8V至5.5V的工作电源电压，具备轨至轨输入和输出摆幅能力，可为空间受限、需要低压运行和高容性负载驱动的应用提供成本效益解决方案。该系列器件电阻式开环输出阻抗使其能够在更高电容负载下更轻松实现稳定，可驱动500pF电容负载；设计稳健，可简化电路设计，具备单位增益稳定性，集成RFI和EMI抑制滤波器，过驱情况下不会出现相位反转；TLV9001S、TLV9002S、TLV9004S带有关断模式，可将放大器切换至典型电流消耗低于1μA的待机模式；针对所有通道型号提供SOT-553、WSON等微型封装以及SOIC、MSOP、SOT-23、TSSOP等行业标准封装。单极低通滤波器增益公式为VOUT/VIN = (1 + RF/RG)(1/(1 + sR1C1))
商品特性
- 可扩展CMOS放大器，适配低成本应用场景
- 支持轨至轨输入和输出
- 输入失调电压为±0.4mV
- 单位增益带宽积为1MHz
- 宽带噪声为27nV/√Hz
- 输入偏置电流为5pA
- 静态电流为60μA/通道
- 单位增益稳定
- 内置RFI和EMI滤波抑制功能
- 可在低至1.8V的电源电压下运行
- 电阻式开环输出阻抗，可在更高容性负载下轻松实现稳定
- 工作温度范围为-40℃至125℃
- 过驱工况下不会出现相位反转
- 带后缀S的型号支持关断模式，待机典型电流低于1μA
- 提供多种封装规格可选，覆盖微型封装与行业标准封装
应用领域
- 传感器信号调节
- 电源模块
- 有源滤波器
- 低侧电流检测
- 烟雾探测器
- 运动检测器
- 可穿戴设备
- 家用电器
- EPOS
- 条形码扫描仪
- 个人电子产品
- HVAC暖通空调
- 交流感应电机控制
