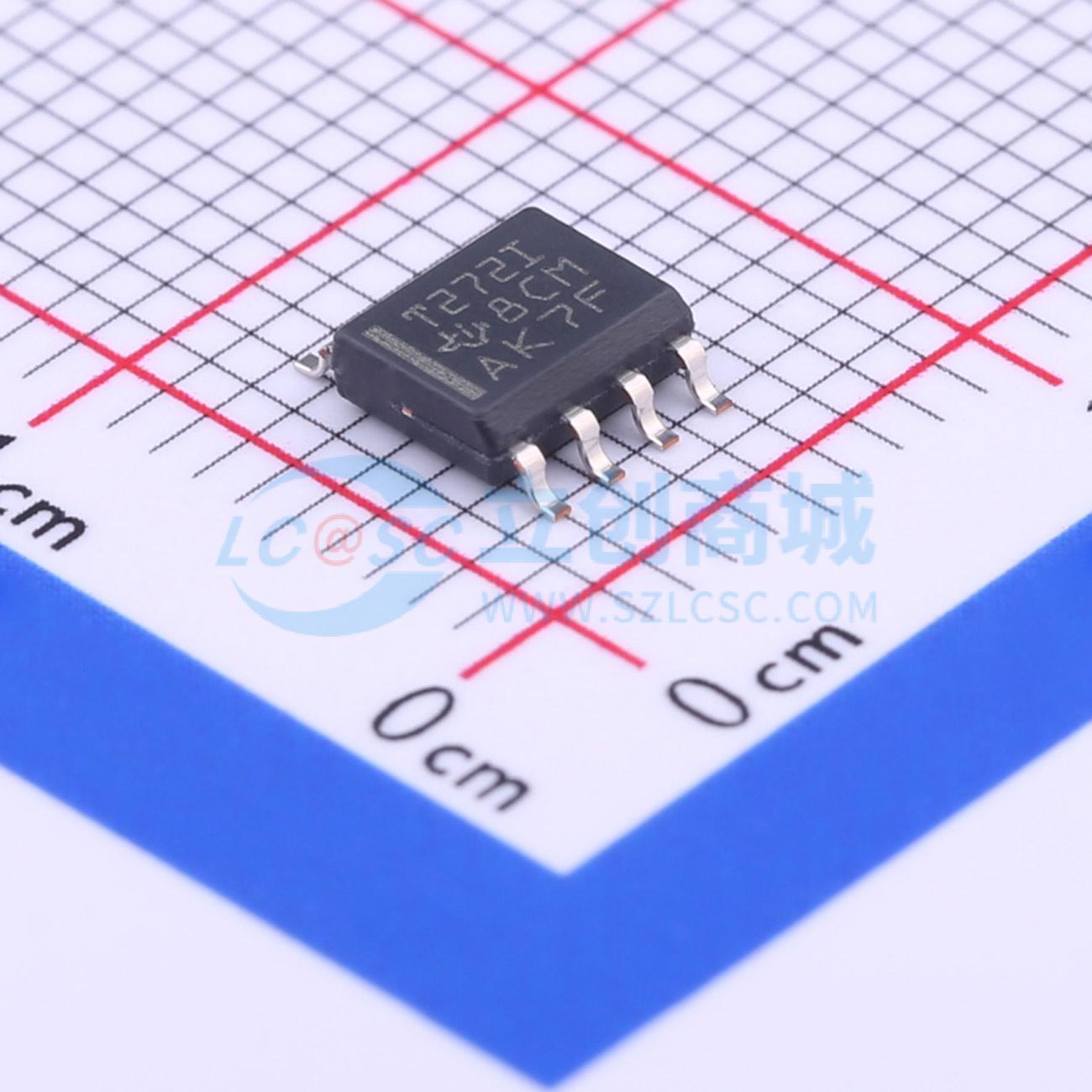

温馨提醒：图片仅供参考，商品以实物为准
TLV272IDR
每通道550 μA、3 MHz、轨到轨输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV272 双路、16V、3MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV272IDR
- 商品编号
- C398914
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 58uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 60pA | |
| 输入失调电流(Ios) | 60pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | 1.35V~8V；-8V~-1.35V | |
| 功能特性 | - |
商品概述
TLV27x是低功耗、高带宽的运算放大器系列，可提供轨至轨输出，工作电压范围为2.7V至16V，支持宽温度工作范围，具备CMOS输入特性，适合高阻抗传感器接口，支持多种可充电电池供电，可适配锂离子电池供电系统以及多种微功耗微控制器的工作电源电压范围，提供多种封装形式可选，是同类旧系列产品的替代器件。
商品特性
- 支持轨至轨输出
- 带宽3MHz，压摆率2.4V/μs
- 电源电压范围2.7V至16V
- 每通道电源电流为550μA
- 输入噪声电压为39nV/√Hz
- 输入偏置电流为1pA
- 提供商用级、工业级两种温度等级可选，商用级工作温度范围0℃至70℃，工业级工作温度范围-40℃至125℃
- 具备CMOS输入特性，适配高阻抗传感器接口
- 提供多种封装可选，包含5引脚SOT-23单通道封装、8引脚MSOP双通道封装、PDIP、SOIC、四通道TSSOP封装，封装体积小巧
- 支持低压运行，低功耗特性适配电池供电场景
应用领域
- 电动自行车
- 移动电源
- 烟雾探测器
- 太阳能逆变器
- 低功耗电机控制
- 电池供电仪器
- 楼宇自动化
