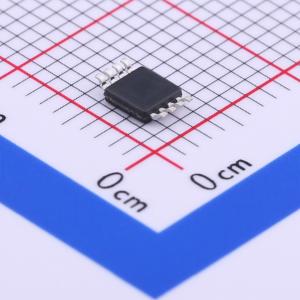

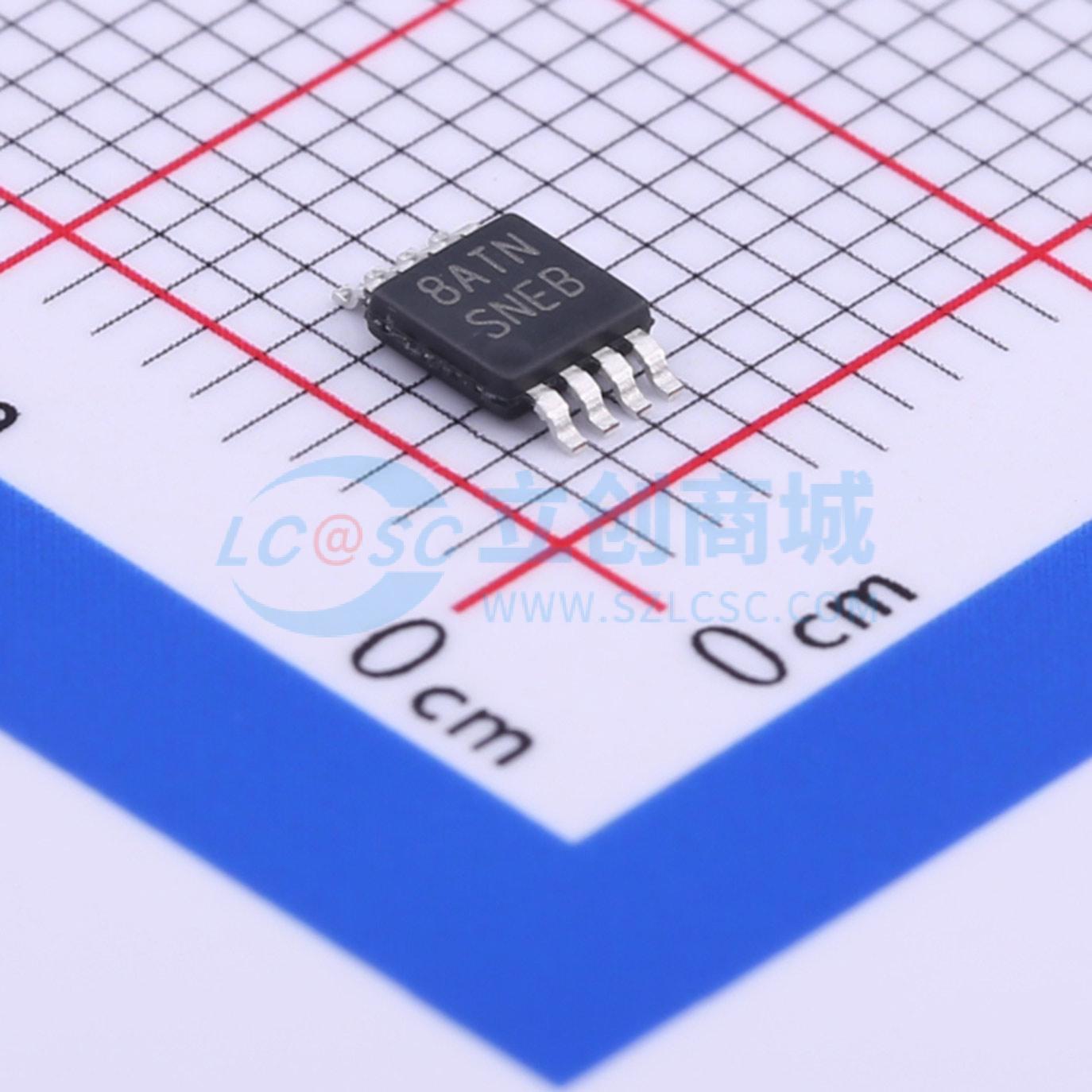

LM3402MM/NOPB
输出500mA 降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3402 42V 0.5A 恒流降压型 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3402MM/NOPB
- 商品编号
- C398916
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 9V~42V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 500mA | |
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LM3402/HV 是单片开关稳压器，旨在为高功率LED提供恒定电流。它们非常适合汽车、工业和通用照明应用，包含一个高端N沟道MOSFET开关，对于降压（Buck）稳压器，其电流限制为735 mA（典型值）。通过带有受控导通时间的迟滞控制与外部电阻相结合，可以使转换器输出电压根据需要进行调整，从而为不同数量和类型的串联及串并联连接的LED阵列提供恒定电流。该器件还具备脉宽调制（PWM）调光、断开/开路LED保护、低功耗关断以及热关断等功能。
商品特性
- 集成 0.5-A N沟道MOSFET
- V_IN 范围从 6 V 到 42 V (LM3402)
- V_IN 范围从 6 V 到 75 V (LM3402HV)
- 输出电流在温度范围内为 500 mA
- 周期性电流限制
- 无需控制环路补偿
- 独立的PWM调光和低功耗关断
- 支持所有陶瓷输出电容和无电容输出
- 热关断保护
- VSSOP, SO PowerPAD 封装
应用领域
- LED驱动器
- 恒流源
- 通用照明
- 工业照明
