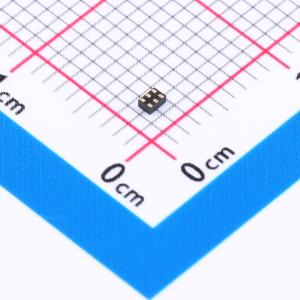

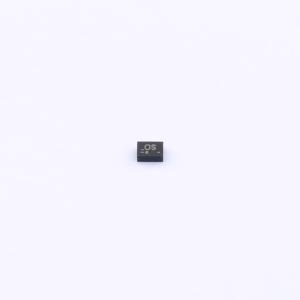

温馨提醒：图片仅供参考，商品以实物为准

TPS62237DRYR

2MHz和3MHz超小型降压转换器，采用1x1.5 USON封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62230 采用 1x1.5 SON 封装、具有 DCS-Control 的 2MHz 超小型降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62237DRYR
商品编号: C398923
商品封装: SON-6(1x1.4)
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

TPS6223x 器件系列是一款高频、同步降压型 DC - DC 转换器，专为电池供电的便携式应用而优化。它支持高达 500 mA 的输出电流，并允许使用小型且低成本的片式电感和电容。该器件的输入电压范围为 2.05 V 至 6 V，支持由扩展电压范围的锂离子电池供电的应用。2.05 V 的最小输入电压也允许使用锂原电池或两节碱性电池供电。有 1.0 V 至 3.3 V 不同的固定输出电压版本可供选择。 TPS6223x 系列的开关频率高达 3.8 MHz。在中等到重载情况下，转换器以脉宽调制 (PWM) 模式运行，并在轻载电流时自动进入省电模式，以在整个负载电流范围内保持高效率。由于其出色的电源抑制比 (PSRR) 和交流负载调节性能，该器件也适合替代线性稳压器以获得更高的电源转换效率。 TPS6223x 的省电模式可在轻载运行时将静态电流消耗降至 22 μA。即使使用小型外部元件，它也能实现极低的输出电压纹波，并具有出色的交流负载调节性能。对于对噪声非常敏感的应用，可通过将 MODE 引脚拉高，强制器件在整个负载范围内以 PWM 模式运行。在关断模式下，电流消耗降至小于 1 μA。TPS6223x 的工作结温范围为 -40℃ 至 125℃。它采用 1 mm × 1.5 mm × 0.6 mm 的 6 引脚 SON 封装。

商品特性

2 MHz / 3 MHz 开关频率
高达 94% 的效率
输出峰值电流高达 500 mA
工作结温范围为 -40℃ 至 125℃
高 PSRR（高达 90 dB）
小型外部输出滤波元件：1 μH 和 4.7 μF
输入电压范围为 2.05 V 至 6 V
优化的省电模式，实现低输出纹波电压
强制 PWM 模式运行
典型静态电流 22 μA
100% 占空比，实现最低压差
小型 1 mm × 1.5 mm × 0.6 mm USON 封装
最小解决方案尺寸为 12 mm²
支持最大解决方案高度为 0.6 mm

应用领域

替代 LDO
便携式音频、便携式媒体
低功耗无线设备
低功耗 DSP 内核供电、数码相机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.05V~6V
	输出电压	3.3V
	输出电流	500mA
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	固定
