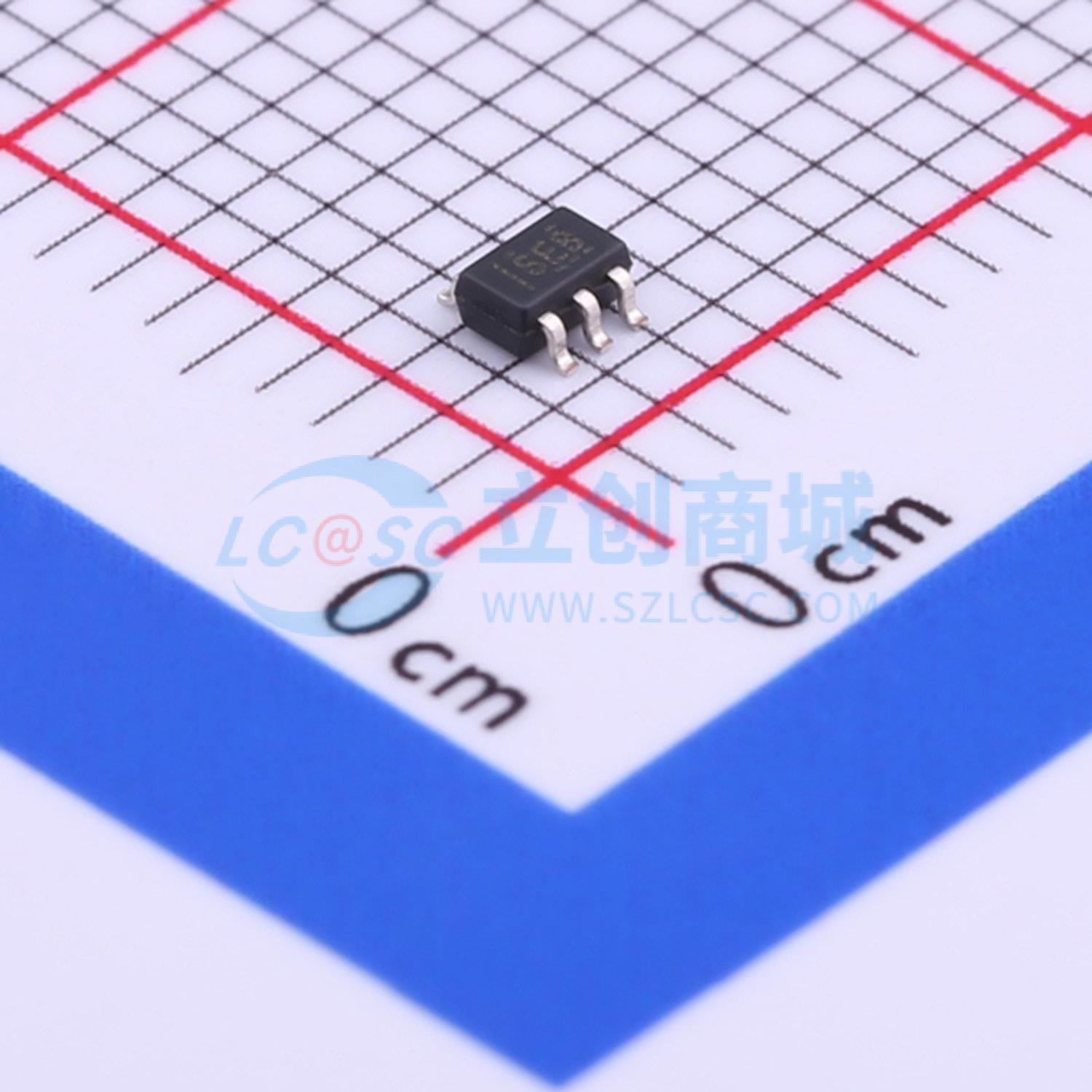

温馨提醒：图片仅供参考，商品以实物为准
INA199B1DCKR
INA199B1DCKR
- 描述
- INA199 26V、双向电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA199B1DCKR
- 商品编号
- C398920
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -100mV~26V | |
| 增益 | 50V/V | |
| 带宽 | 80kHz | |
| 输入偏置电流(Ib) | 28uA | |
| 输入失调电压(Vos) | 5uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -26V~+26V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 26V | |
| 单电源 | 2.7V~26V | |
| 静态电流(Iq) | 65uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.02uA | |
| 压摆率(SR) | 0.4V/us | |
| 共模抑制比(CMRR) | 120dB | |
| 噪声密度(eN) | 25nV/√Hz@1kHz |
商品概述
INA199 系列电压输出型电流分流监测器（也称为电流检测放大器）通常用于过流保护、系统优化的精密电流测量，或闭环反馈电路。该系列器件可在 -0.3 V 至 26 V 的共模电压下检测分流电阻两端的压降，且与电源电压无关。提供三种固定增益：50 V/V、100 V/V 和 200 V/V。零漂移架构的低失调特性使得能够检测分流电阻两端低至 10 mV 满量程的最大压降。
这些器件采用 2.7 V 至 26 V 单电源供电，最大电源电流为 100 μA。所有版本的工作温度范围均为 -40℃ 至 125℃，提供 SC70-6 和超薄 UQFN10 两种封装。
商品特性
- 宽共模范围：-0.3 V 至 26 V
- 失调电压：±150 μV（最大值）（可实现 10 mV 满量程的分流压降）
- 精度：增益误差（全温度范围内最大值）：– ±1%（C 版本）– ±1.5%（A 和 B 版本）
- 0.5 μV/℃ 失调漂移（最大值）
- 10 ppm/℃ 增益漂移（最大值）
- 增益可选：INA199x1：50 V/V；INA199x2：100 V/V；INA199x3：200 V/V
- 静态电流：100 μA（最大值）
- 封装：6 引脚 SC70、10 引脚 UQFN
应用领域
- 笔记本电脑
- 手机
- 符合 Qi 标准的无线充电发射器
- 电信设备
- 电源管理电池充电器
