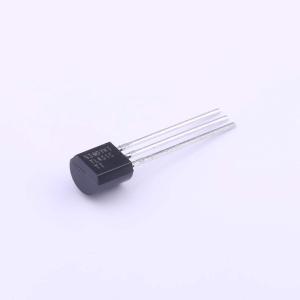

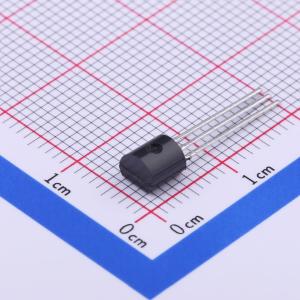

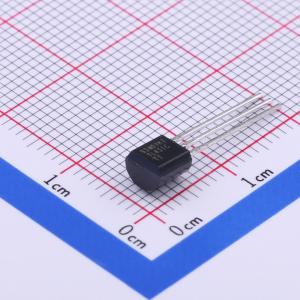

温馨提醒：图片仅供参考，商品以实物为准

TL431CLP

2.5V~36V 并联

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL431 可调精密并联稳压器
品牌名称: TI(德州仪器)
商品型号: TL431CLP
商品编号: C398376
商品封装: TO-92-3
包装方式: 袋装
商品毛重: 0.217克(g)

商品参数

商品概述

TL431、TL432是三端可调节并联稳压器，在适用的汽车级、商用级温度范围内均可满足规定的热稳定性，可以通过两个外部电阻器将输出电压设置为介于Vref（约为2.5V）和36V之间的任意值。TL432器件具有与TL431器件完全相同的功能和电气特性，仅具有不同的封装引脚排列。器件分为B、A和标准三个等级，25℃下的初始容差分别为0.5%、1%和2%，低输出温漂保证了器件在整个温度范围内具有出色的稳定性。不同系列器件运行温度范围不同：TL43xxC器件运行温度范围为0℃至70℃，TL43xxI器件运行温度范围为-40℃至85℃，TL43xxQ器件运行温度范围为-40℃至125℃，适合替代多种应用中的齐纳二极管。

商品特性

25℃下基准电压容差：B级0.5%，A级1%，标准级2%
输出电压可调节，调节范围为Vref至36V
工作温度范围覆盖-40℃至125℃
TL43xB典型温度漂移：C级温度对应6mV，I级温度、Q级温度对应14mV
低输出噪声
输出阻抗典型值为0.2Ω
灌电流能力为1mA至100mA

应用领域

机架服务器电源
工业交流/直流电源
交流逆变器和变频驱动器
伺服驱动器控制模块
笔记本电脑电源适配器设计

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.5V~36V
	输出电压	2.5V~36V
	输出电流	100mA
	精度	±2%
	温度系数	-

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	1mA
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	-
	工作温度	0℃~+70℃
	功能特性	-
