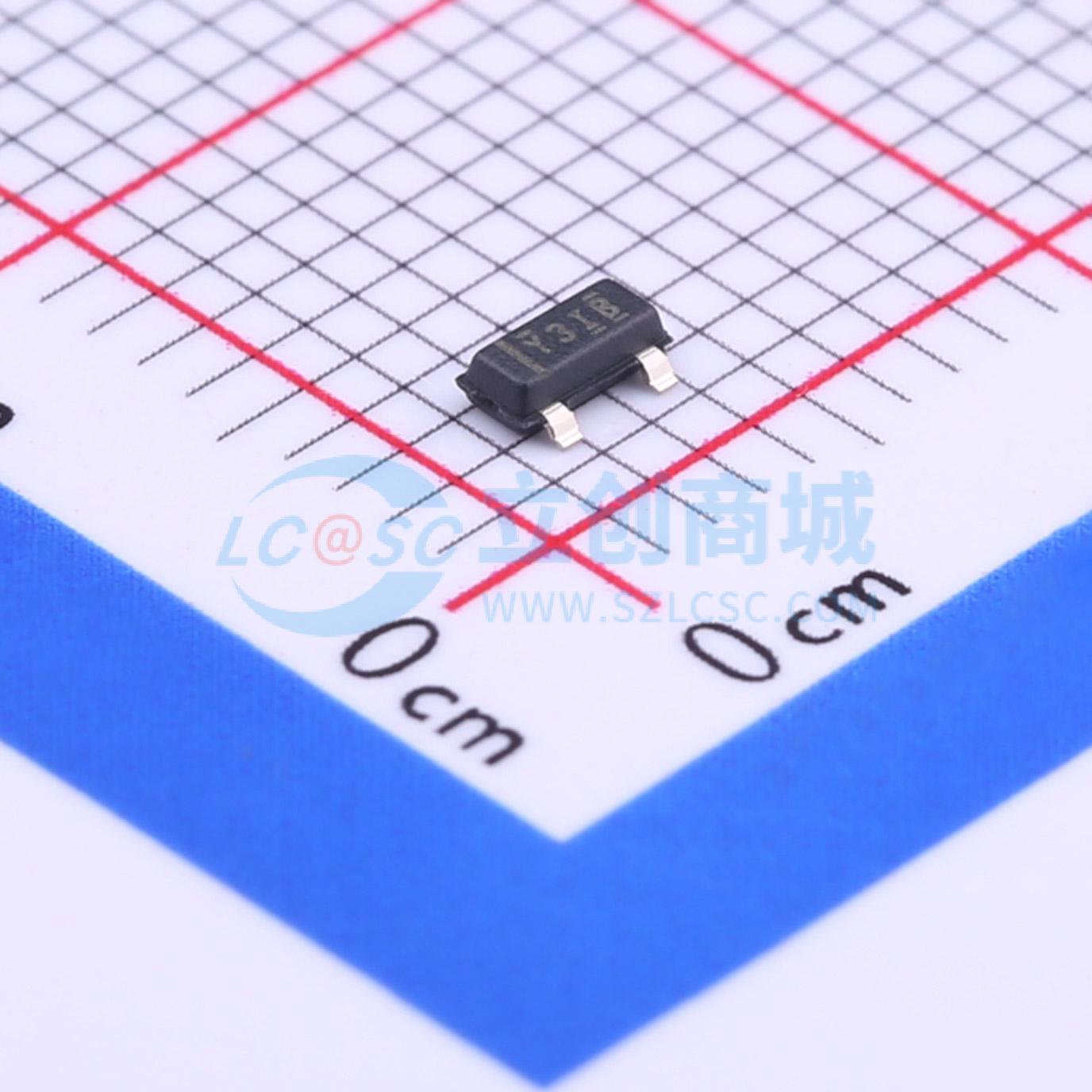

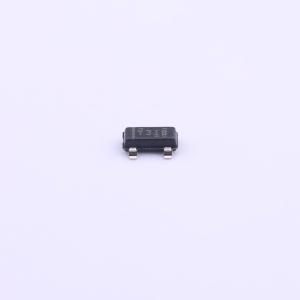

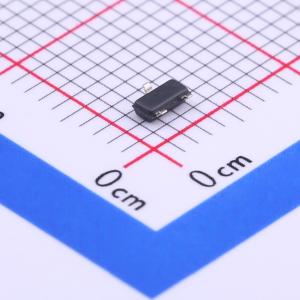

温馨提醒：图片仅供参考，商品以实物为准
TLV431IDBZR
1.24V~6V 并联 80uA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV431 精度为 1.5% 的低电压可调节精密并联稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV431IDBZR
- 商品编号
- C398373
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 1.24V~6V | |
| 输出电压 | 1.24V~6V | |
| 输出电流 | 15mA | |
| 精度 | ±1.5% | |
| 温度系数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | 80uA | |
| 最小阴极电流调节 | 80uA | |
| 噪声(0.1Hz-10Hz) | 40uVrms | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
TLV431器件是一款低压三端可调电压基准源，在适用的工业和商业温度范围内具有指定的热稳定性。通过两个外部电阻，输出电压可设置为VREF（1.24V）至6V之间的任意值。 当与光耦合器配合使用时，TLV431器件是3V至3.3V开关模式电源隔离反馈电路中的理想电压基准源。这些器件的典型输出阻抗为0.25Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中成为低压齐纳二极管的绝佳替代品，包括板载稳压和可调电源。
商品特性
- 低电压工作，VREF=1.24V
- 可调输出电压，V0=VREF至6V
- 25°C时的基准电压容差：H1340.5%
- 更宽的VKA（1.24V至18V）和lK（80mA）
应用领域
- 可调节电压和电流基准
- 反激式开关模式电源（SMPS）中的二次侧稳压
- 齐纳二极管替代产品
- 电压监测
- 具有集成基准的比较器
