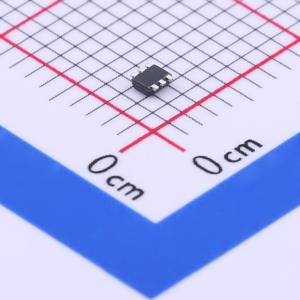

温馨提醒：图片仅供参考，商品以实物为准

TLV62568APDRLR

采用SOT563封装、具备强制PWM功能的1A和2A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV62568A 采用小型 SOT563 封装并具有强制 PWM 的 2.5V-5.5V 输入、1A 高效降压转换器
品牌名称: TI(德州仪器)
商品型号: TLV62568APDRLR
商品编号: C398371
商品封装: SOT-563
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

TLV62568A、TLV62569A器件是同步降压型DC-DC转换器，针对高效率和紧凑的解决方案尺寸进行了优化。该器件集成了能够提供高达2 A输出电流的开关。在整个负载范围内，器件以1.5 MHz开关频率的脉冲宽度调制（PWM）模式运行。在关断状态下，电流消耗降至小于2 μA。内部软启动电路可限制启动期间的浪涌电流。还内置了过流保护、热关断保护和电源正常指示等其他功能。该器件采用SOT563封装。

商品特性

强制PWM以降低输出电压纹波
效率高达95%
低RDS(ON)开关，100 mΩ / 60 mΩ
2.5 V至5.5 V输入电压范围
输出电压可在0.6 V至VIN之间调节
100%占空比实现最低压降
典型开关频率1.5 MHz
电源正常输出
过流保护
内部软启动
热关断保护
采用SOT563封装
与TLV62568、TLV62569引脚兼容
可使用WEBENCH电源设计器进行定制设计

应用领域

通用负载点电源
机顶盒
网络摄像机
无线路由器
固态硬盘驱动器/硬盘驱动器

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~5.5V
	输出电流	1A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
