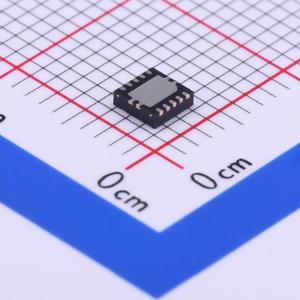

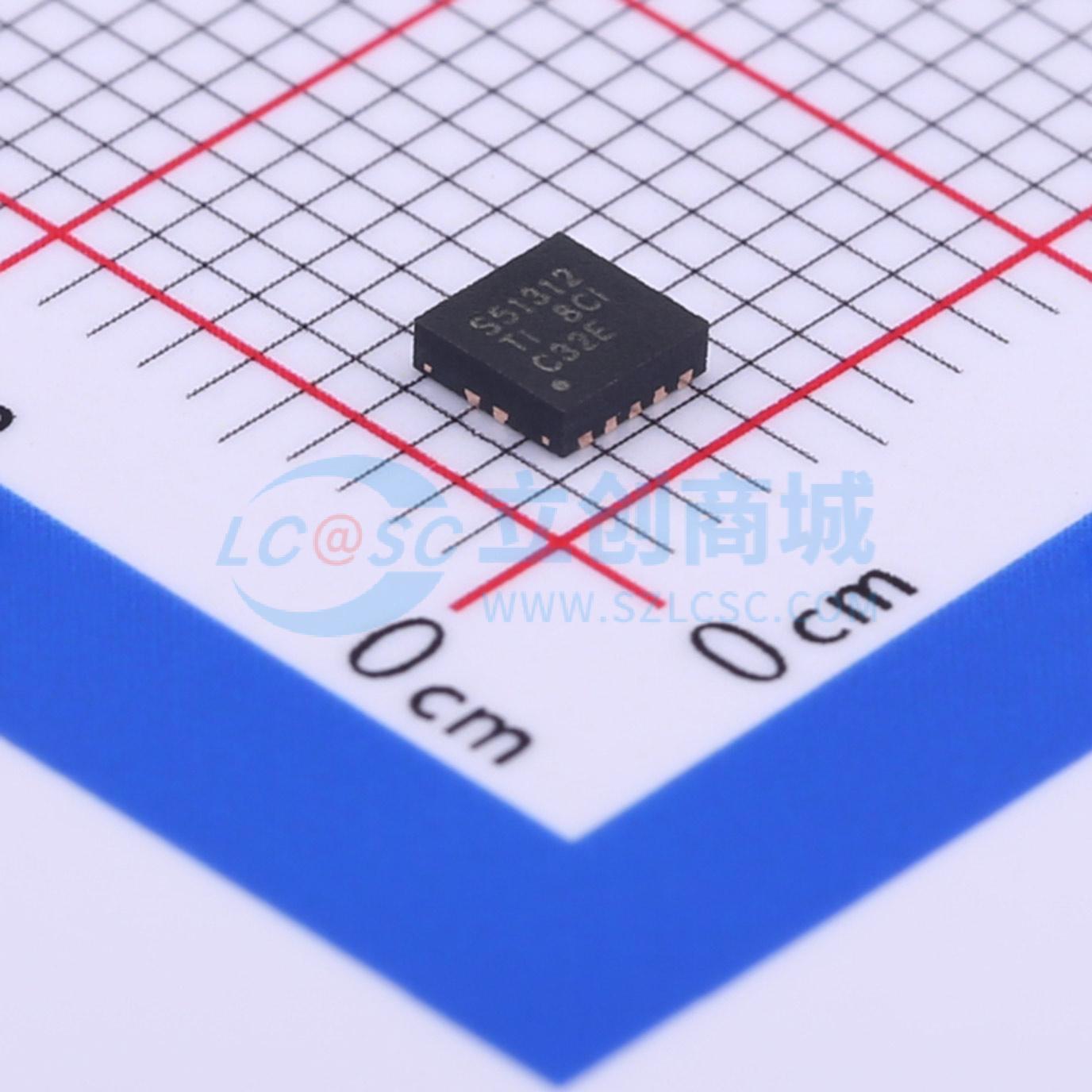

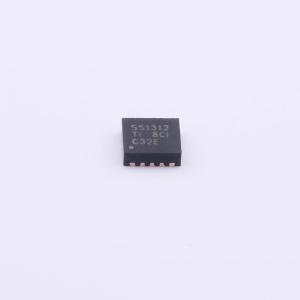

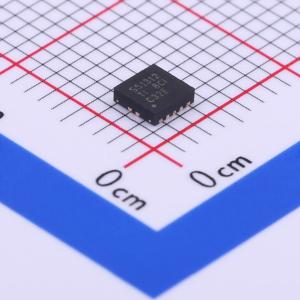

TPS51312DRCR

高效同步降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS51312是一款高效率、同步降压DC/DC转换器,支持3A的最大直流输出电流。它采用D-CAP2模式自适应导通时间控制,无需外部补偿,适用于电池供电设备和笔记本电脑。该器件支持3.1V至5.5V的输入电压范围,输出电压范围为0.6V至3.3V,具有1%的电压参考精度。开关频率为900kHz,具有自动跳频功能,可在轻载条件下提高效率。该器件还具有预偏置启动、内部固定的软启动时间和多种保护功能,如欠压锁定、过压保护和过温保护。
品牌名称: TI(德州仪器)
商品型号: TPS51312DRCR
商品编号: C398912
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

TPS51312是一款高效同步降压DC/DC转换器。它支持在0.6 V至3.3 V的输出电压下提供3 A（最大值）的直流输出电流。D-CAP2模式自适应导通时间控制在使用全陶瓷输出电容进行设计时可实现小尺寸，并减少外部元件数量。该器件还具备轻载条件下的自动跳周期功能、预偏置启动和内部固定软启动时间。当器件禁用时，输出电容通过内部电阻放电。 TPS51312采用3 mm x 3 mm、10引脚DRC封装（符合绿色RoHS标准且无铅），工作温度范围为-40℃至85℃。

商品特性

D-CAP2™模式实现快速瞬态响应
无需外部补偿
输入电压VIN范围：3.1 V至5.5 V
偏置电压VCC范围：3.1 V至5.5 V
输出电压范围：0.6 V至3.3 V
0.6 V、±1%的电压基准精度
固定电压伺服
软启动功能
自动跳周期、Eco-mode™轻载高效模式
开关频率：900 kHz
欠压锁定（UVLO）、欠压保护（UVP）、过温保护（OTP）和过压保护（OVP）
电源正常输出
逐周期电流限制、锁存式过流保护（OCP）
散热增强型3 mm x 3 mm、10引脚SON（DRC）封装

应用领域

电池供电设备
笔记本电脑

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.1V~5.5V
	输出电压	600mV~3.3V
	输出电流	3A
	开关频率	900kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
