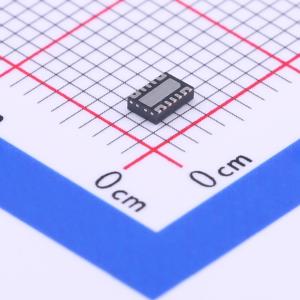

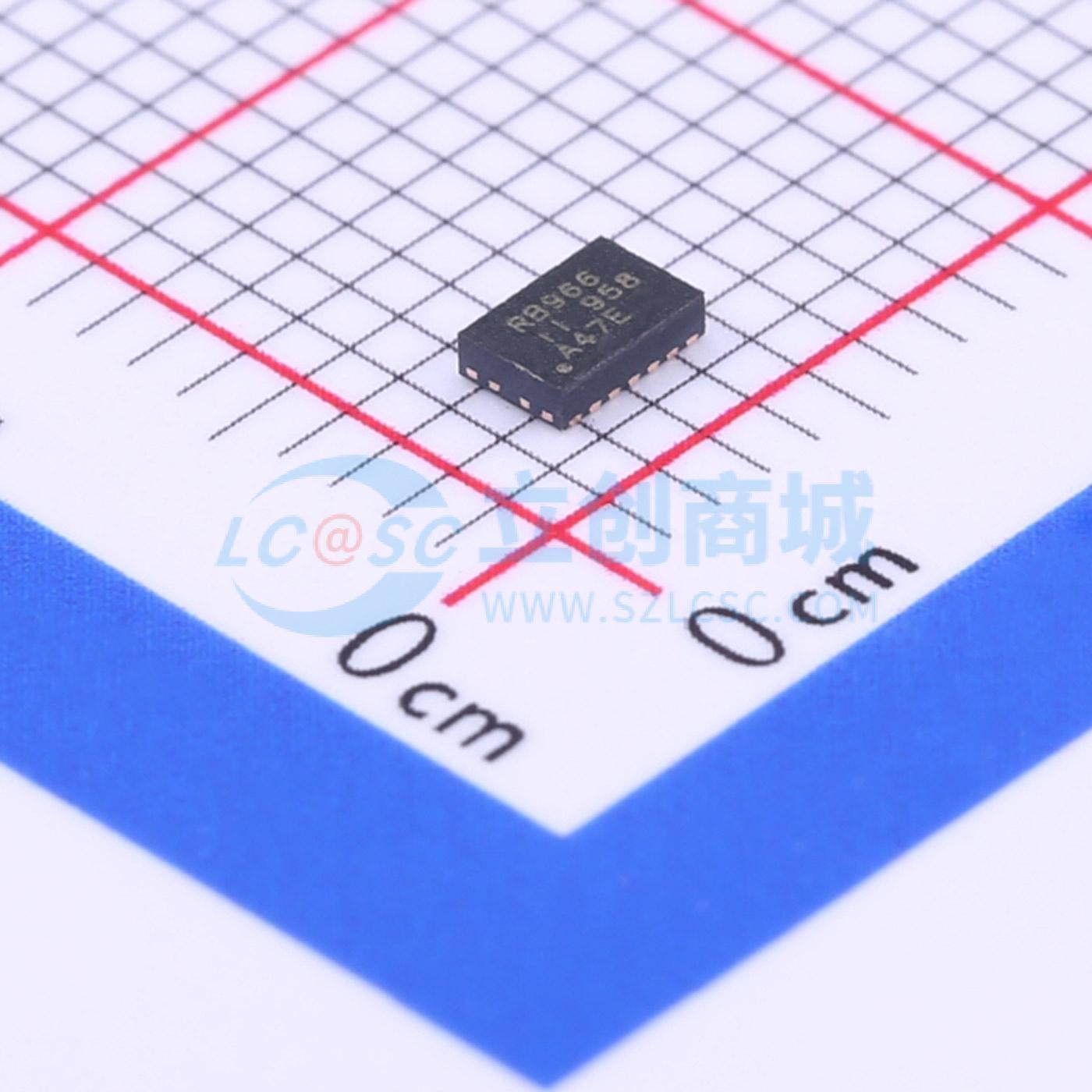

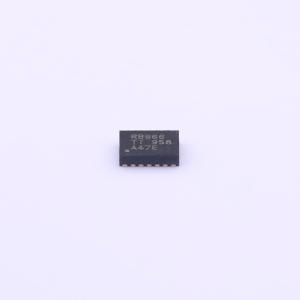

TPS22966DPUR
5.5V、6A、导通电阻16mΩ的双通道负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS22966 具有可调节上升时间和输出放电功能的 2 通道、5.5V、6A、16mΩ 负载开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS22966DPUR
- 商品编号
- C398913
- 商品封装
- WSON-14-EP(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 6A | |
| 工作电压 | 800mV~5.5V | |
| 导通电阻 | 16mΩ | |
| 工作温度 | -40℃~+105℃ |
商品概述
TPS22966是一款小型、低导通电阻（R_ON）、具备受控导通功能的双通道负载开关。该器件包含两个N沟道MOSFET，可在0.8 V至5.5 V的输入电压范围内工作，每通道可支持最大6 A的连续电流。每个开关由一个导通和关断输入（ON1和ON2）独立控制，可直接与低压控制信号接口。在TPS22966中，增加了一个220 Ω的片上负载电阻，用于在开关关断时实现快速输出放电。 TPS22966采用节省空间的2 mm × 3 mm 14引脚SON封装（DPU），集成了散热焊盘，可实现高功率耗散。该器件的工作环境温度范围为-40℃至+105℃。
商品特性
- 输入电压范围：0.8 V至5.5 V 集成双通道负载开关
- 导通电阻
- 每通道最大连续开关电流6 A
- 当V_IN = 5 V（V_BIAS = 5 V）时，R_ON = 16 mΩ
- 当V_IN = 3.6 V（V_BIAS = 5 V）时，R_ON = 16 mΩ
- 当V_IN = 1.8 V（V_BIAS = 5 V）时，R_ON = 16 mΩ
- 低静态电流 80 μA（双通道） 60 μA（单通道）
应用领域
- 超级本
- 笔记本电脑和上网本
- 平板电脑
- 消费电子产品
- 机顶盒和住宅网关
- 电信系统 固态硬盘（SSD）
