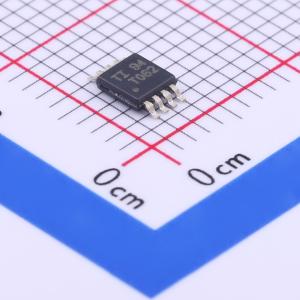

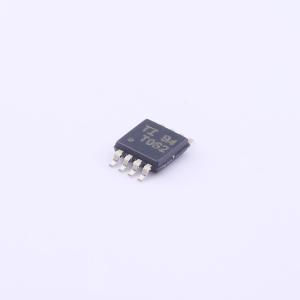

温馨提醒：图片仅供参考，商品以实物为准
TLV9062IDGKR
适用于成本敏感型系统的10MHz、轨到轨输入输出（RRIO）CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV9062 双路、5.5V、10MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9062IDGKR
- 商品编号
- C398356
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 1.6mV | |
| 输入失调电压温漂(Vos TC) | 530nV/℃ | |
| 压摆率(SR) | 55V/us | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电流(Ios) | 0.05pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 103dB | |
| 静态电流(Iq) | 538uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；使能/关断功能；ESD保护；EMI滤波/RF抑制 |
商品概述
TLV9061（单通道）、TLV9062（双通道）和TLV9064（四通道）是低压CMOS运算放大器，工作电源电压范围为1.8V至5.5V，带宽10MHz，具有轨到轨输入和输出摆幅能力，成本效益高，适用于需要低压运行、小型封装和高容性负载驱动能力的场景。TLV906xS器件带有关断模式，可将放大器切换至典型电流消耗低于1μA的待机模式；该系列支持单位增益稳定，集成了RFI和EMI抑制滤波器，在过驱条件下不会出现相位反转，提供通用封装与微型封装多种封装选择，电阻式开环输出阻抗便于实现更高容性负载下的稳定运行。
商品特性
- 具备轨到轨输入和输出能力
- 低输入失调电压：±0.3mV
- 单位增益带宽：10MHz
- 低宽带噪声：10nV/√Hz
- 低输入偏置电流：0.5pA
- 低静态电流：538μA
- 单位增益稳定
- 内置RFI和EMI滤波器
- 可在电源电压低至1.8V的条件下运行
- 电阻式开环输出阻抗，较高电容性负载下更易稳定
- TLV906xS支持关断功能，关断后待机电流低于1μA
- 过驱条件下无相位反转
- 工作温度范围：-40℃ 至 125℃
- 提供SOIC、MSOP、SOT-23、TSSOP、X2SON、X2QFN等多种封装选择
应用领域
- 电动自行车
- 烟雾探测器
- 暖通空调
- 电机控制
- 冰箱
- 可穿戴设备
- 笔记本电脑
- 洗衣机
- 传感器信号调节
- 电源模块
- 条形码扫描仪
- 有源滤波器
- 低侧电流检测
