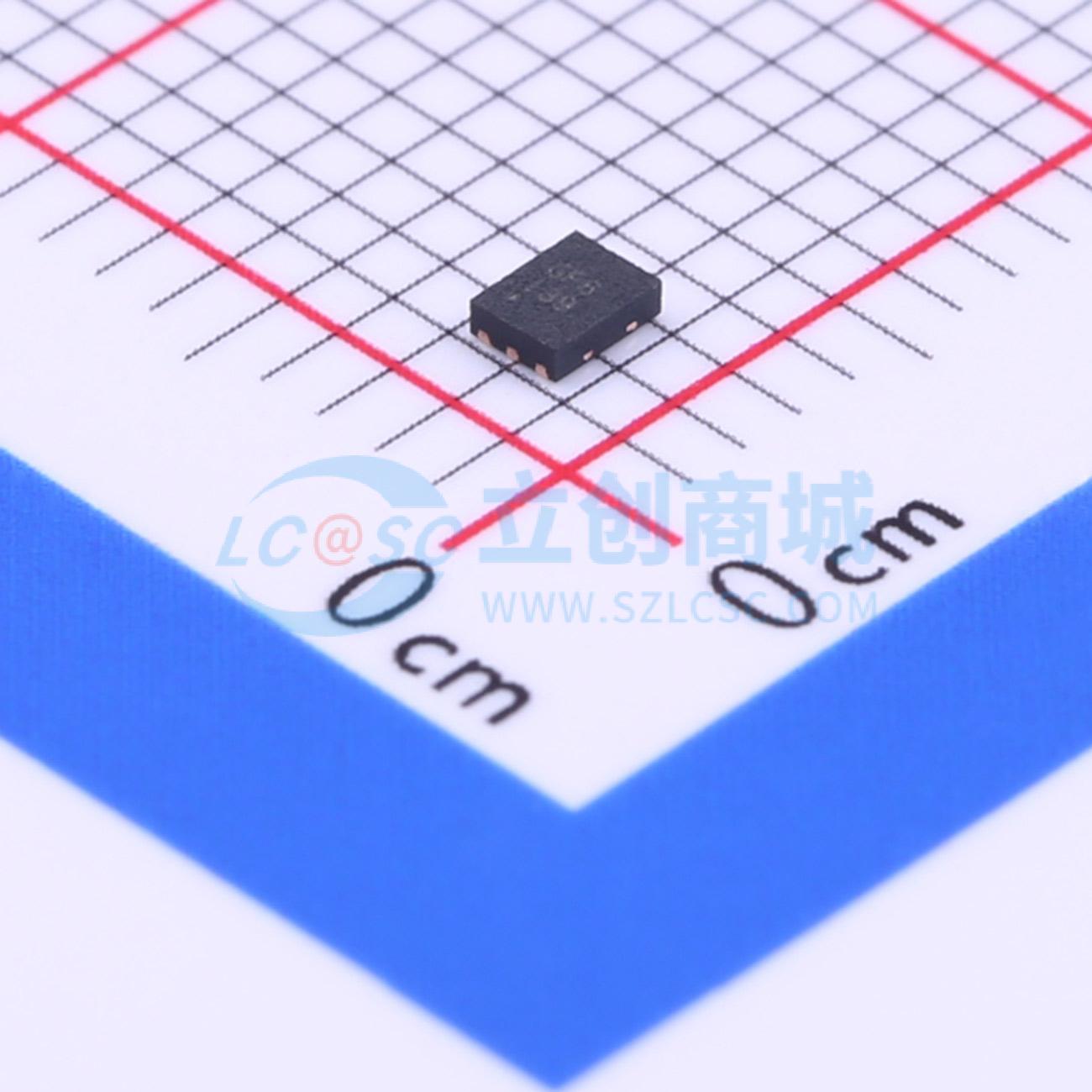

温馨提醒：图片仅供参考，商品以实物为准
SGM41000-4.3YUDT6G/TR
真正的单片式锂/锂聚合物电池保护器，超小超薄封装，功能齐全
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM41000专为小型锂离子或锂聚合物可充电电池而设计。该器件具备电池保护中常用的所有电路，包括充电和放电开关、过充电检测与保护、过放电检测与保护、过电流检测与保护、电池电量耗尽或欠压预充电，以及深度放电关机电路。SGM41000的工作温度范围为 -40°C 至 +85°C，采用超薄 UTDFN-1.5×2-6L 封装，标称高度为 0.5mm，便于应用于小型电池组设计
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM41000-4.3YUDT6G/TR
- 商品编号
- C398242
- 商品封装
- UTDFN-6L(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 0V~8V | |
| 最大充电电流 | 570mA | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | - | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 300nA |
商品概述
SGM41000专为小型锂离子或锂聚合物可充电电池设计。该器件具备电池保护中常用的所有电路，包括充电和放电开关、过充电检测与保护、过放电检测与保护、过电流检测与保护、电池欠压预充电以及深度放电关机电路。 SGM41000的工作温度范围为-40°C至+85°C，采用超薄UTDFN-1.5×2-6L封装，标称高度为0.5mm，便于小型电池组设计。
商品特性
- 专为小型电池设计的独特单芯片方案
- 超紧凑解决方案
- 95mΩ导通电阻
- 出厂可编程过压保护（OVP）阈值，以50mV为步进，范围从4.15V至4.45V
- 放电过流保护
- 过放电保护
- 电池欠压预充电
- 深度放电关机
- 零电压电池充电
- 内部输入电压浪涌钳位
- 可灵活从保护或睡眠状态唤醒
- 提供环保型UTDFN-1.5×2-6L封装
应用领域
- 物联网设备
- 可穿戴设备
