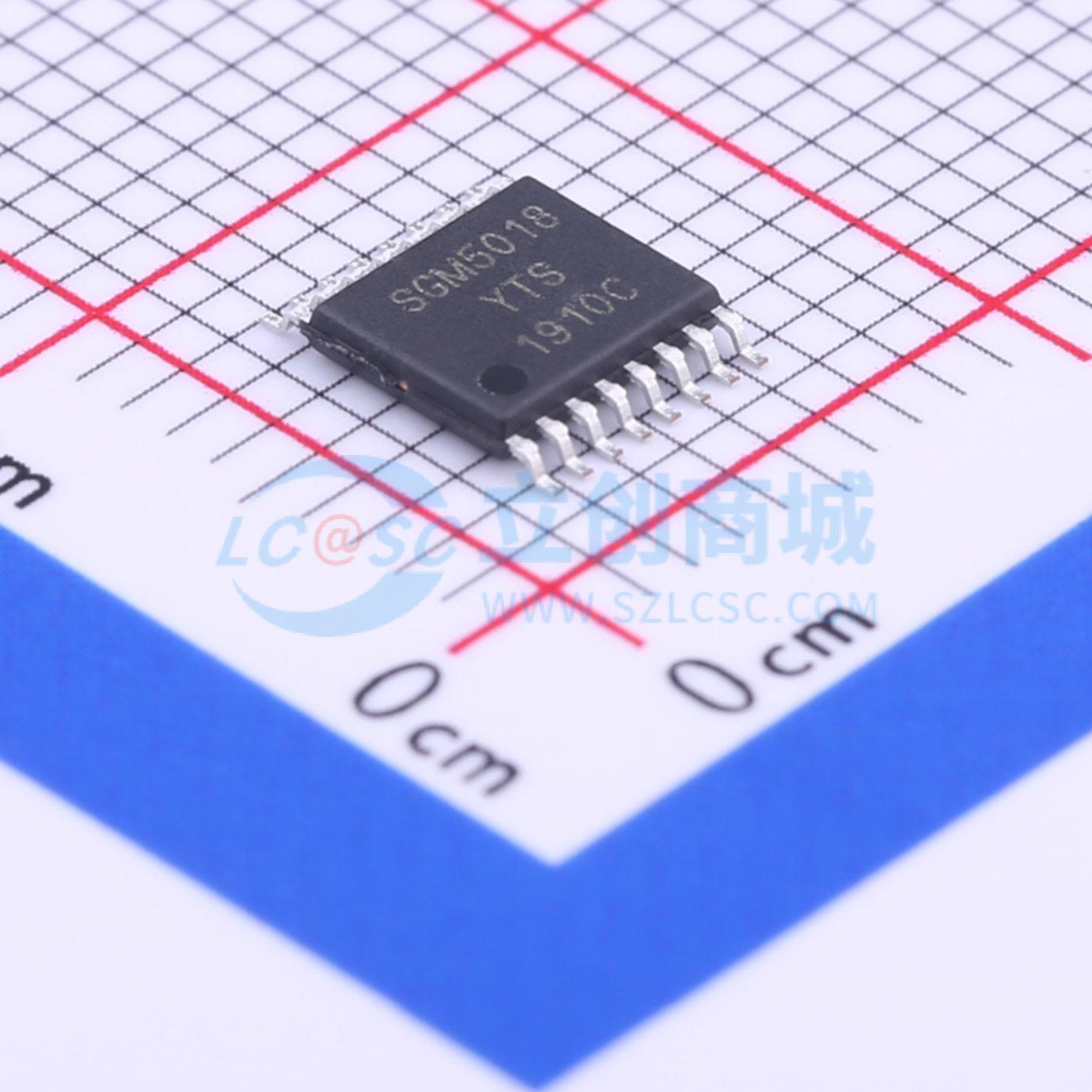

温馨提醒：图片仅供参考，商品以实物为准
SGM5018YTS/TR
高速低电压四路单刀双掷模拟开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM5018YTS/TR
- 商品编号
- C398243
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 4.5Ω | |
| 工作电压 | 1.8V~5.5V | |
| 导通电容(Con) | 42pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 40ns | |
| 关闭时间(toff) | 30ns | |
| 带宽 | 300MHz | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | - |
商品概述
SGM5018是一款四通道、单刀双掷（SPDT）、与TTL/CMOS兼容的模拟开关。它采用1.8V至5.5V单电源供电。SGM5018具有高速、低导通电阻、低电压和高带宽的特点。这些高性能特性使其非常适合多种应用，如便携式设备、音频和视频信号路由等。低功耗也是使其成为理想选择的重要原因之一。SGM5018采用绿色TSSOP - 16封装，工作环境温度范围为 - 40°C至 + 85°C。
商品特性
- 单电源电压范围：1.8V至5.5V
- 3dB带宽：300MHz
- 低导通电阻：4.5Ω（典型值）
- 低导通电阻平坦度
- 高关断隔离度：1MHz时为 - 70dB
- 低串扰：1MHz时为 - 90dB
- 快速开关时间：
- 导通时间：31.5ns
- 关断时间：30ns
- 轨到轨输入和输出操作
- 低功耗
- 与TTL/CMOS兼容
- 工作温度范围： - 40°C至 + 85°C
- 采用绿色TSSOP - 16封装
应用领域
- 手机
- 便携式设备
- 计算机外设
- 采样保持电路
- 个人数字助理
