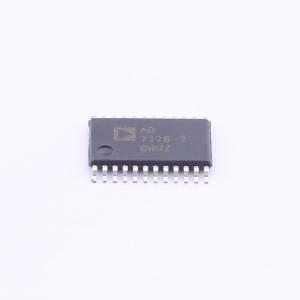

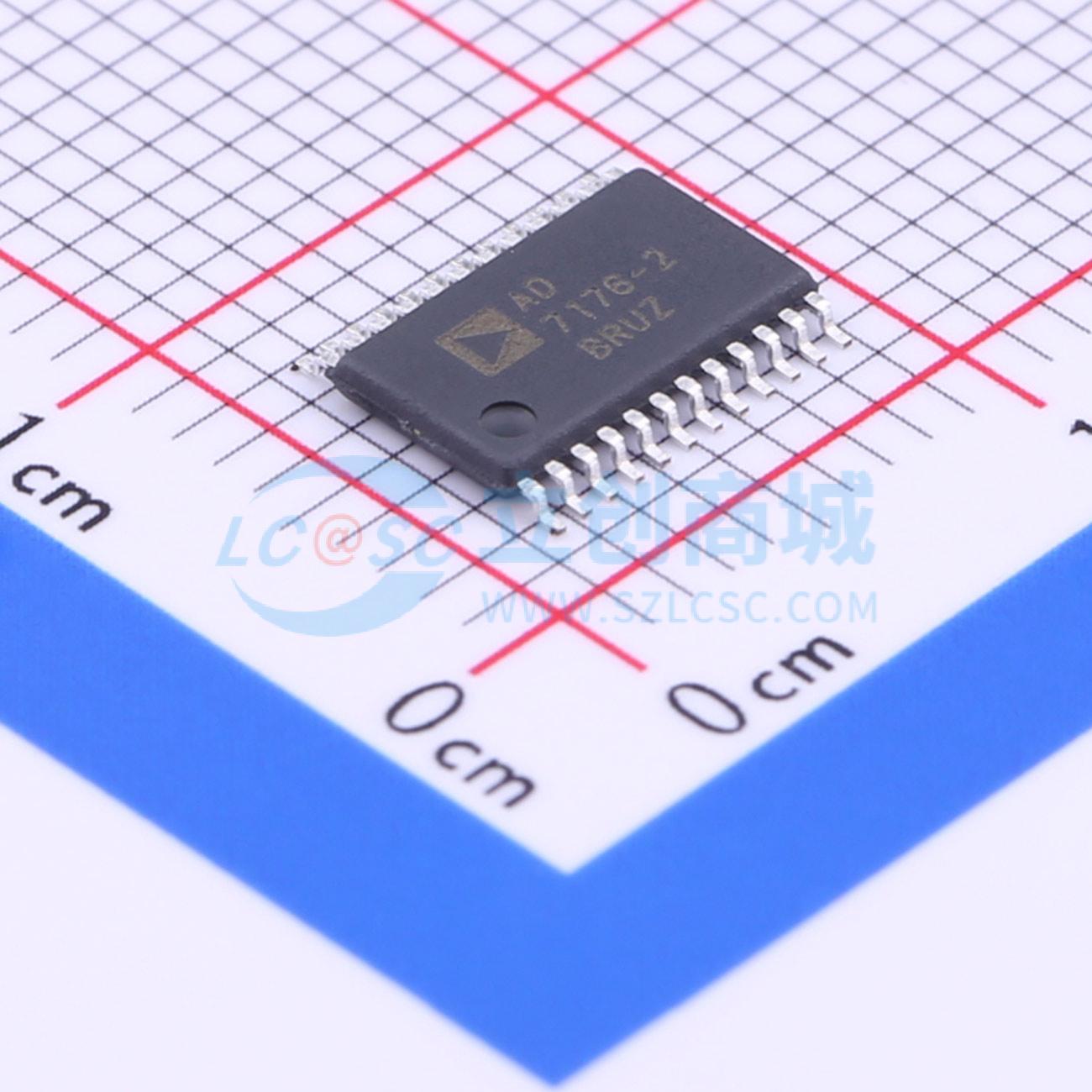

AD7176-2BRUZ

AD7176-2是一款快速建立、高度精确、高分辨率、多路复用的Σ-Δ型模数转换器(ADC)，适合低带宽输入信号。通过集成的交叉点多路复用器，其输入可以配置为两个全差分或四个伪差分输入。集成式精密2.5 V、低漂移(2 ppm/°C)、带隙内部基准电压源(带输出基准电压缓冲)增加了功能，同时减少了外部元件数。 最大通道扫描数据速率为50 kSPS(建立时间为20 μs)，得到17个无噪声位的完全建立数据。用户可选输出数据速率范围为5 SPS至250 kSPS。低速时分辨率更高。 AD7176-2提供三个重要的数字滤波器。快速建立滤波器使通道扫描速率达到最大。Sinc3滤波器使单通道、低速应用的分辨率达到最高。对于50 Hz和60 Hz环境，AD7176-2特定滤波器将建立时间降至最低，或者使线路频率抑制性能最强。这些增强的滤波器在27 SPS输出数据速率下可提供50 Hz和60 Hz同步抑制(建立时间为36 ms)。 系统失调和增益误差可针对各个通道进行校正。这种各通道可配置能力适用于每一通道所用的滤波器类型和输出数据速率。交叉点多路复用器的所有开关由ADC控制，可以配置为通过GPIO引脚自动控制外部多路复用器。 AD7176-2的额定工作温度范围为 -40°C至 +105°C，提供24引脚TSSOP封装。

• 快速且灵活的输出速率：5 SPS至250 kSPS
• 快速建立时间：20 μs
• 通道扫描数据速率：50 kSPS/通道
• 性能规格：17位无噪声分辨率(250 kSPS)；20位无噪声分辨率(2.5 kSPS)；22位无噪声分辨率(5 SPS)；INL：FSR的±2.5 ppm
• 50 Hz和60 Hz抑制：85 dB，建立时间为50 ms
• 用户可配置的输入通道：2个全差分或4个伪差分交叉点多路复用器
• 2.5 V片内基准电压源(2 ppm/°C漂移)
• 内部振荡器、外部晶振或外部时钟
• 电源：单电源：5 V AVDD1、2 V至5 V AVDD2和IOVDD；可选分离电源：AVDD1和AVSS±2.5 V
• 电流：7.8 mA
• 温度范围： -40°C至 +105°C
• 3或4线串行数字接口(SCLK上为施密特触发器)
• CRC差错校验
• SPI、QSPI、MICROWIRE和DSP兼容

• 过程控制：PLC/DCS模块温度和压力测量
• 医疗与科学多通道仪器
• 色谱仪
