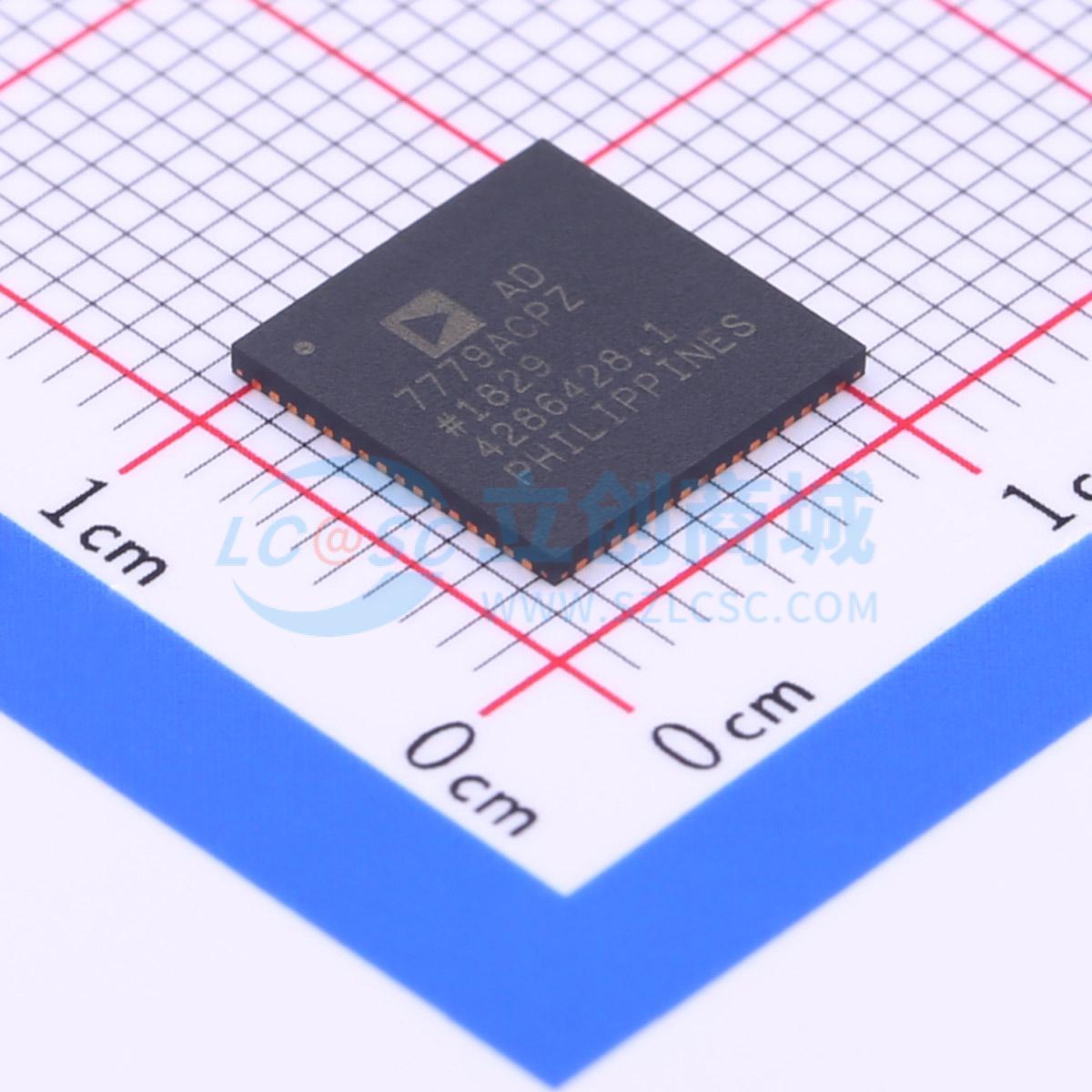

AD7779ACPZ

AD7779是一款8通道同步采样ADC。芯片上有八个完整的Σ-Δ ADC。AD7779提供超低输入电流，允许直接连接传感器。每个输入通道都有一个可编程增益级，增益可选1、2、4和8，可将较低幅度的传感器输出映射到ADC的满量程输入范围，从而最大化信号链的动态范围。AD7779接受1 V至3.6 V的V_REF。模拟输入可接受单极性（0 V至V_REF/GAIN）或真双极性（±V_REF/GAIN/2 V）模拟输入信号，模拟电源电压为3.3 V或±1.65 V。模拟输入可配置为接受真差分、伪差分或单端信号，以匹配不同的传感器输出配置。 每个通道包含一个ADC调制器和一个sinc3低延迟数字滤波器。提供了一个采样率转换器（SRC），可对AD7779的输出数据速率（ODR）进行精细分辨率控制。此控制可用于需要ODR分辨率与线频率0.01 Hz的变化保持一致性的应用中。SRC可通过串行端口接口（SPI）进行编程。AD7779实现了两种不同的接口：数据输出接口和SPI控制接口。ADC数据输出接口专门用于将AD7779的ADC转换结果传输到处理器。SPI接口用于对AD7779的配置寄存器进行读写操作，以及对逐次逼近寄存器（SAR）ADC进行控制和数据读取。SPI接口也可配置为输出Σ-Δ转换数据。 AD7779包含一个12位SAR ADC。该ADC可用于AD7779的诊断，而无需停用专用于系统测量功能的Σ-Δ ADC通道之一。通过使用一个可通过三个通用输入/输出引脚（GPIO）控制的外部多路复用器和信号调理，SAR ADC可用于在需要功能安全的应用中验证Σ-Δ ADC的测量结果。此外，AD7779的SAR ADC包含一个内部多路复用器，用于感测内部节点。 AD7779包含一个2.5 V基准源和基准缓冲器。基准源的典型温度系数为10 ppm/°C。 AD7779提供两种工作模式：高分辨率模式和低功耗模式。高分辨率模式可提供更高的动态范围，每通道功耗为10.75 mW；低功耗模式在降低动态范围规格的情况下，每通道仅消耗3.37 mW。 规定的工作温度范围为-40°C至+105°C，不过该器件在高达+125°C的温度下仍可工作。

• 8通道、24位同步采样模数转换器（ADC）
• 单端或真差分输入
• 每通道可编程增益放大器（PGA）（增益为1、2、4和8）
• 低直流输入电流 ±1.5 nA（差分）±4 nA（单端）
• 每通道最高16 kSPS输出数据速率（ODR）
• 可编程ODR和带宽
• 用于相干采样的采样率转换器（SRC） 采样率分辨率高达15.2 μSPS
• 低延迟sinc3滤波器路径
• 可调相位同步
• 内部2.5 V基准源
• 两种优化功耗和性能的电源模式：高分辨率模式和低功耗模式
• 用于系统和芯片诊断的低分辨率逐次逼近（SAR）ADC
• 电源 双极性（±1.65 V）或单极性（3.3 V）电源 数字输入/输出（I/O）电源：1.8 V至3.6 V
• 性能温度范围：-40°C至+105°C
• 功能温度范围：-40°C至+125°C
• 性能 交流和直流综合性能 高分辨率模式下16 kSPS时108 dB信噪比（SNR）/动态范围
• -109 dB总谐波失真（THD）
• ±7 ppm积分非线性（INL）
• ±40 μV失调误差
• ±0.1%增益误差
• ±10 ppm/°C典型温度系数

• 断路器
• 通用数据采集
• 脑电图（EEG）
• 工业过程控制
