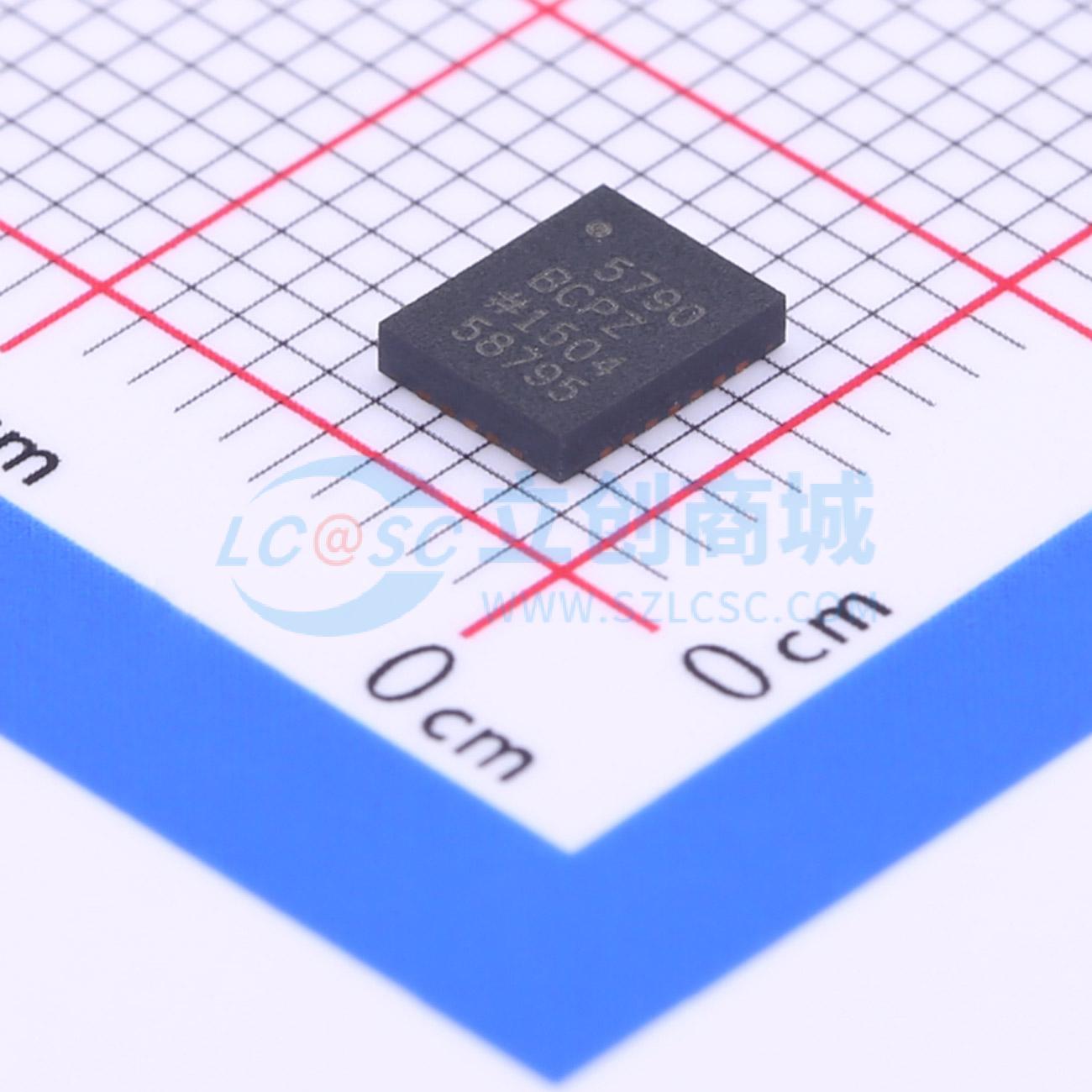

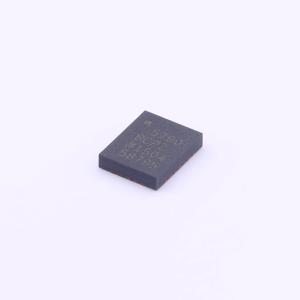

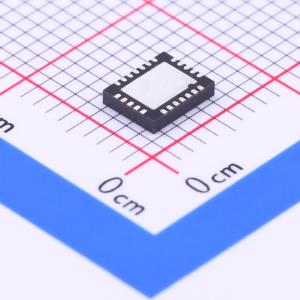

AD5790BCPZ
可供系统立即使用的20位、±2 LSB INL电压输出DAC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD5790BCPZ
- 商品编号
- C398826
- 商品封装
- LFCSP-24(4x5)
- 包装方式
- 盒装
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 20位 | |
| 通道数 | 1 | |
| 接口类型 | QSPI；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 稳定时间 | 2.5us | |
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+125℃ |
商品概述
AD57901是一款单通道、20位、无缓冲电压输出DAC，采用最高33 V的双极性电源供电。正基准电压输入范围为5 V至VDD - 2.5 V，负基准电压输入范围为Vss + 2.5 V至0 V。相对精度最大值为±2 LSB，保证工作单调性，差分非线性(DNL)为−1 LSB至+3 LSB。
这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口兼容。片内提供基准电压缓冲。它内置上电复位电路，确保DAC上电后输出至0 V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。禁用特性可将输出置于已定义的负载状态。输出箝位特性可将输出置于已定义的负载状态。
商品特性
- 单通道20位电压输出DAC，±2 LSB INL
- 输出噪声频谱密度：8 nV/√Hz
- 线性误差长期稳定性：0.1 LSB
- 增益误差温度系数：±0.018 ppm/°C
- 输出电压建立时间：2.5 μs
- 中间电平毛刺脉冲：3.5 nV - s
- 集成式精密基准电压缓冲器
- 工作温度范围：-40°C至+125°C
- 4 mm×5 mm LFCSP封装
- 宽电源电压范围：最高达±16.5 V
- 35 MHz施密特触发数字接口
- 1.8 V兼容数字接口
- 20位分辨率
- 低噪声：8 nV/√Hz
应用领域
- 医疗仪器
- 测试与测量
- 工业控制
- 数据采集系统
- 数字增益和失调电压调整
- 电源控制
