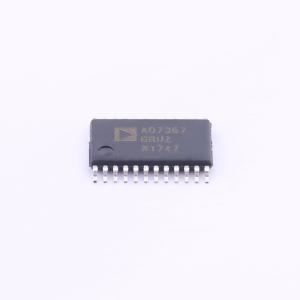

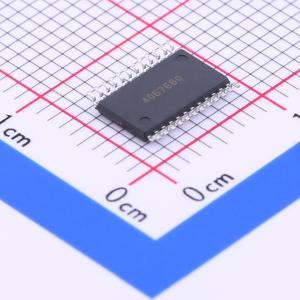

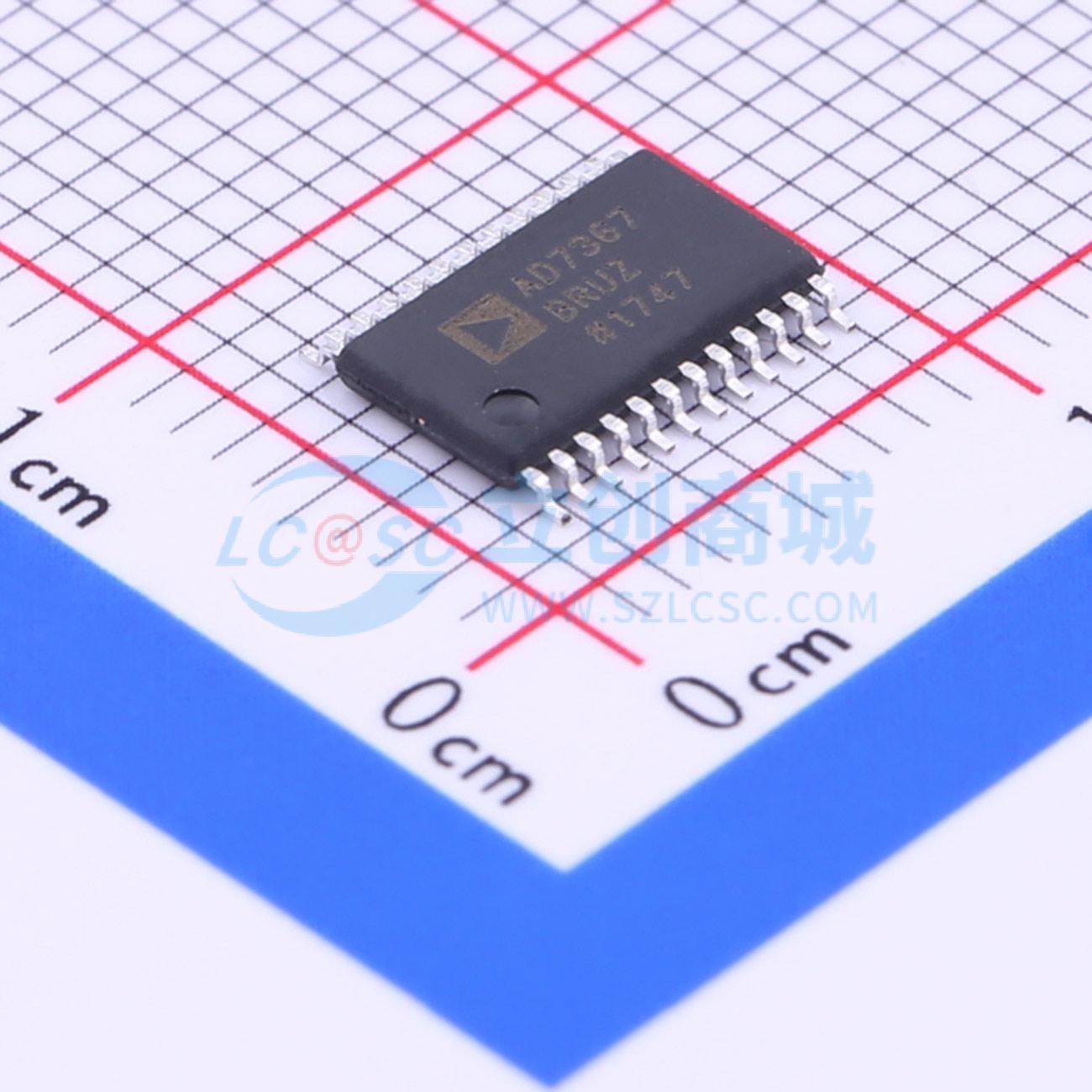

AD7367BRUZ

真正的双极性输入，双通道12位/14位，同时采样SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 真双极性输入、双核14位、双通道、同时采样SAR ADC
品牌名称: ADI(亚德诺)
商品型号: AD7367BRUZ
商品编号: C398821
商品封装: TSSOP-24
包装方式: 管装
商品毛重: 0.05克(g)

商品参数

商品概述

AD7366/AD7367是双路12位/14位、高速、低功耗逐次逼近型模数转换器（ADC），最高吞吐量可达1 MSPS。该器件包含两个ADC，每个ADC前都有一个2通道多路复用器，以及一个低噪声、宽带宽跟踪保持放大器。 AD7366/AD7367采用工业CMOS工艺（iCMOS）制造，这是一种结合了低压和高压CMOS优势的技术平台。iCMOS工艺使AD7366/AD7367除了降低功耗和封装尺寸外，还能接受高电压双极性信号。AD7366/AD7367可接受±10 V、±5 V和0 V至10 V范围内的真双极性模拟输入信号。 AD7366/AD7367内置一个2.5 V基准源，可将其禁用以便使用外部基准源。如果在D_CAPA和D_CAPB引脚施加3 V基准源，AD7366/AD7367可接受真双极性±12 V模拟输入。±12 V输入范围需要最低±12 V的V_DD和V_ss电源。

商品特性

双路12位/14位、2通道ADC
真双极性模拟输入
可编程输入范围：±10 V、±5 V、使用3 V外部基准源时为0 V至10 V
吞吐量：1 MSPS
同时转换，读取时间小于1 μs
高模拟输入阻抗
低电流消耗：正常模式下典型值为8.3 mA，关断模式下典型值为320 nA
AD7366在50 kHz输入频率下信噪比为72 dB，12位无失码
AD7367在50 kHz输入频率下信噪比为76 dB，14位无失码
精确的片内基准源：2.5 V ±0.2%
工作温度范围：-40°C至+85°C
高速串行接口，与SPI、QSPI、MICROWIRE和DSP兼容
iCMOS工艺技术
采用24引脚TSSOP封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	1MHz
	通道数	2
	工作电压	5V
	接口类型	SPI
	差分输入	否
	积分非线性	2LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	76dB
	时钟频率(fc)	48MHz
	基准电压源	内置；外置
	基准电压源温漂	6ppm/℃
	ADC架构	SAR
	静态电流	300nA
	全量程范围(FSR)	10V
