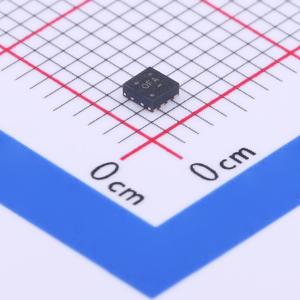

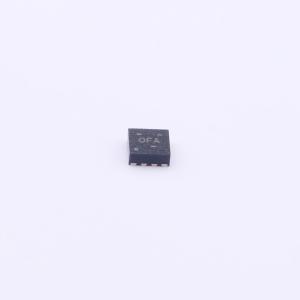

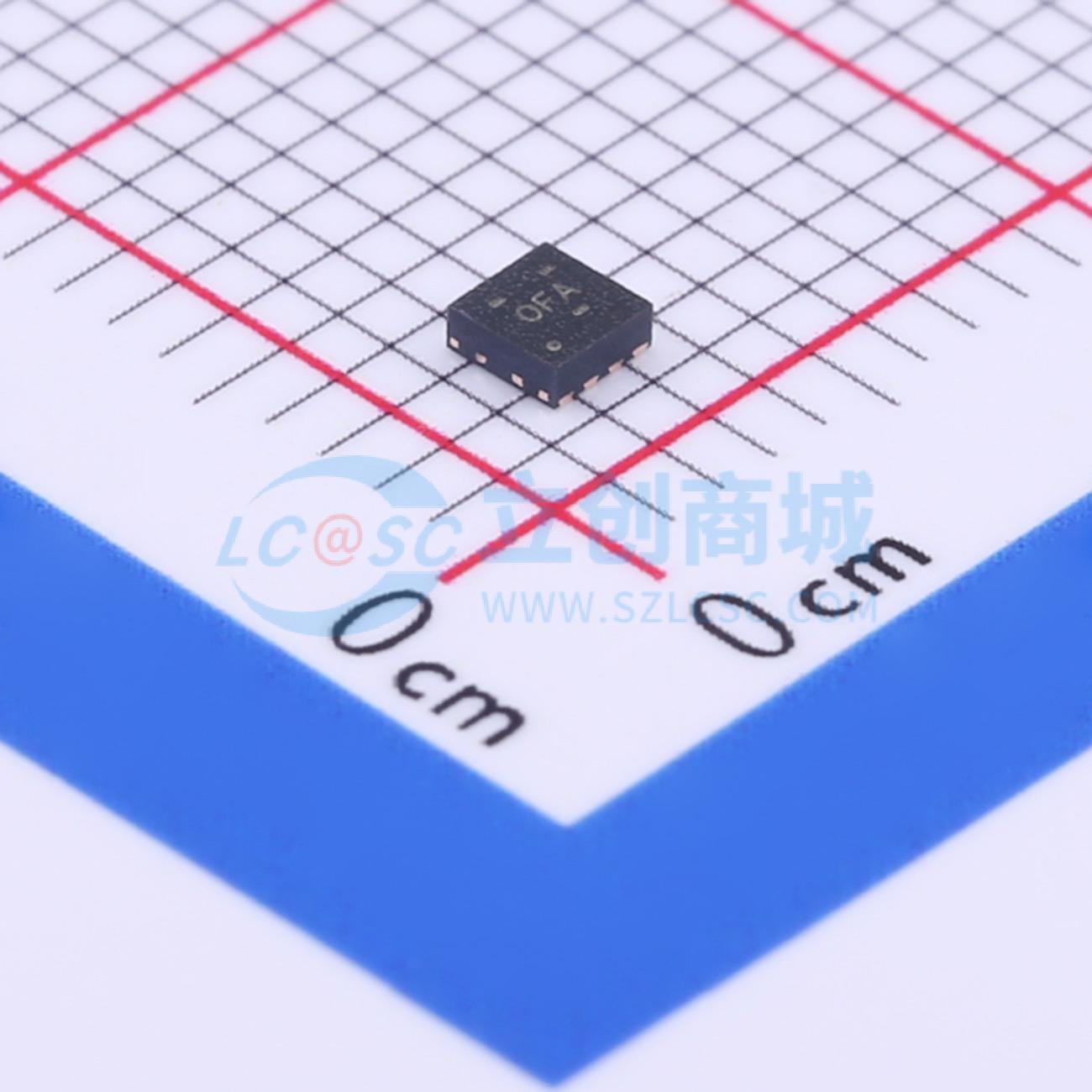

温馨提醒：图片仅供参考，商品以实物为准
TPS62065DSGR
3MHz 2A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62065是一款高效同步降压DC-DC转换器,支持2.9V至6V的输入电压范围,最大输出电流为2A,开关频率为3MHz。该器件具有自动模式切换功能,可在轻载条件下进入节能模式,以保持高效率。此外,它还具有输出电压精度±1.5%,低静态电流18uA,以及100%占空比低dropout特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62065DSGR
- 商品编号
- C398352
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.9V~6V | |
| 输出电压 | 800mV~6V | |
| 输出电流 | 2A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6206x 是一系列高效同步降压 DC/DC 转换器，可提供高达 2A 的输出电流。 该器件的输入电压范围为 2.9V 至 6V，非常适合从 5V 或 3.3V 系统电源轨进行电源转换。TPS6206x 以 3MHz 固定频率运行，并在轻负载电流时进入省电模式，以在整个负载电流范围内保持高效率。省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可通过将 MODE 引脚拉高，强制 TPS62065 进入固定频率 PWM 模式。TPS62067 提供开漏电源正常输出。
商品特性
- 3MHz 开关频率
- 输入电压范围 2.9V 至 6V
- 效率高达 97%
- 省电模式/3MHz 固定 PWM 模式
- 电源正常输出
- PWM 模式下输出电压精度 ±1.5%
- 输出电容放电功能
- 典型静态电流 18μA
- 100% 占空比实现最低压降
- 定位时钟抖动
- 工作结温范围 -40℃ 至 125℃
- 支持最大高度为 1mm 的解决方案
- 采用 2mm×2mm×0.75mm WSON 封装
应用领域
- 负载点 (POL)
- 笔记本电脑、掌上电脑
- 便携式媒体播放器
- DSP 电源
