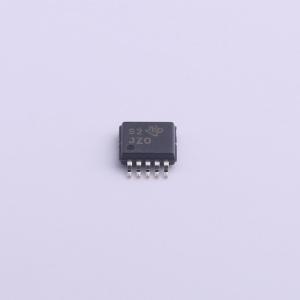

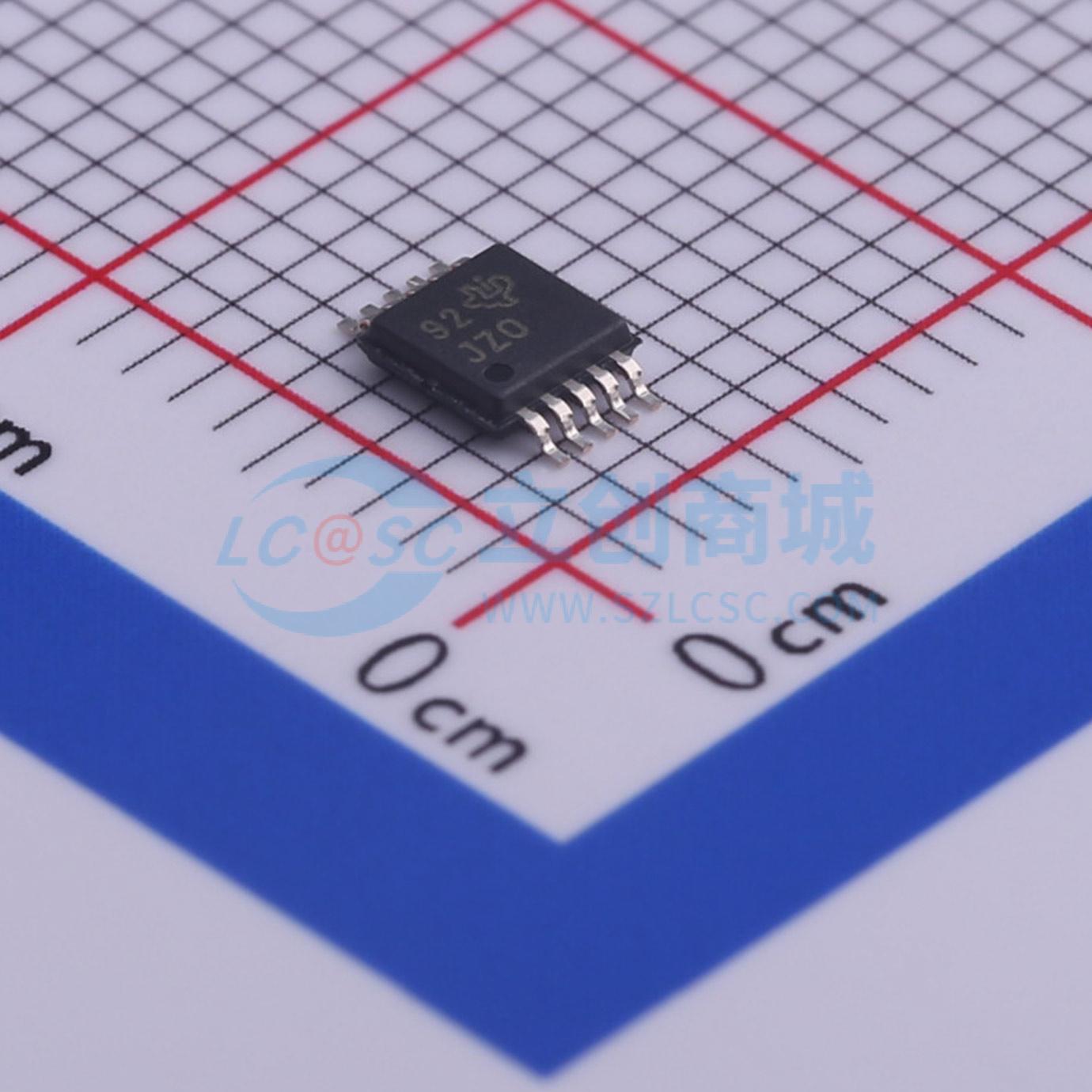

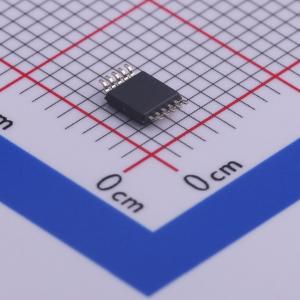

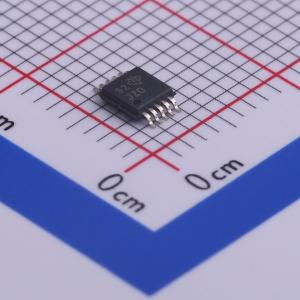

TS3A24157DGSR

TS3A24157 0.65-Ω 2-通道 SPDT 模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道单刀双掷(SPDT)模拟开关，具有低导通电阻和出色的总谐波失真性能。
品牌名称: TI(德州仪器)
商品型号: TS3A24157DGSR
商品编号: C398341
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TS3A24157是一款双向、2通道、单刀双掷（SPDT）模拟开关，设计工作电压范围为1.65 V至3.6 V。该器件具有低导通电阻和出色的导通电阻匹配特性，并具备先断后通功能，可防止信号在从一个通道传输到另一个通道时发生失真。该器件具有出色的总谐波失真（THD）性能，且功耗极低。这些特性使该器件适用于便携式音频应用。

商品特性

规定的先断后通切换
低导通电阻（最大0.65 Ω）
低电荷注入
出色的导通电阻匹配
低总谐波失真
1.65 V至3.6 V单电源供电
双向信号路径
闩锁性能符合JESD 78 II类标准，超过100 mA
ESD性能符合JESD 22标准：2000 V人体模型（A114 - B，II类），1000 V带电器件模型（C101）

应用领域

手机
个人数字助理（PDA）
便携式仪器
音频和视频信号路由
低压数据采集系统
通信电路
调制解调器、硬盘驱动器
计算机外设、无线终端及外设

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.65V~3.6V
	导通时间(ton)	35ns

	属性	参数值
	导通电阻(Ron)	600mΩ
	关闭时间(toff)	25ns
	工作温度	-40℃~+85℃
	导通电容(Con)	140pF
	带宽	50MHz
