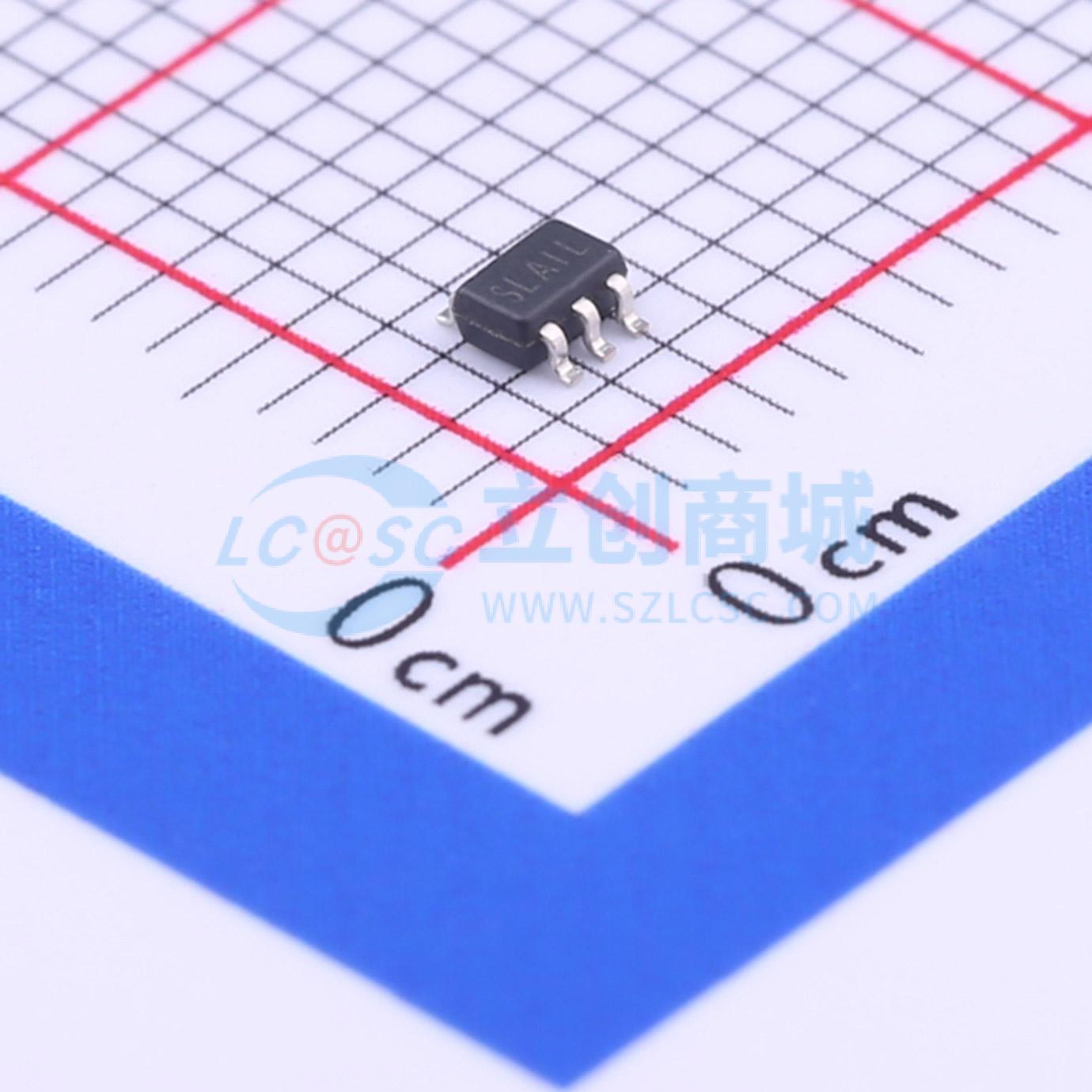

SGM8743YC5G/TR

SGM8743 是一款单通道高速比较器，专为 3V 或 5V 电源供电的系统而优化。该器件具有高速响应、低功耗和轨到轨输入范围的特点。传播延迟为 6ns，而电源电流仅为 1.3mA。 SGM8743 的输入共模范围超出了两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的 0.1V 以内，使该器件非常适合与 CMOS 和 TTL 逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。 SGM8743 提供绿色 SOT - 23 - 5 和 SC70 - 5 封装。其工作温度范围为 - 40°C 至 + 85°C。 SGM8743 是一款单电源比较器，具有内部迟滞、高速和低功耗的特点。输出电流为 4mA 时，无需外部上拉或下拉电路，输出可拉至任一电源轨的 195mV 以内。轨到轨输入电压范围和低电压单电源操作使该器件非常适合便携式设备。SGM8743 可直接与 CMOS 和 TTL 逻辑接口。 大多数高速比较器会因噪声或不期望的寄生反馈而在线性区域产生振荡。当一个输入的电压等于或接近另一个输入的电压时，就容易出现这种情况。为了抵消寄生效应和噪声，SGM8743 具有 3mV 的内部迟滞。 比较器中的迟滞会产生两个跳变点：一个用于上升输入电压，另一个用于下降输入电压。跳变点之间的差值就是迟滞。跳变点的平均值就是失调电压。当比较器的输入电压相等时，迟滞会使一个比较器输入电压迅速超过另一个，从而使输入脱离产生振荡的区域。

• 快速，6ns 传播延迟（100mV 过驱动）
• 低功耗：在 Vs = 3V 时为 1.3mA（典型值）
• 宽电源电压范围：2.7V 至 5.5V，针对 3V 和 5V 应用进行优化
• 轨到轨输入电压范围
• 低失调电压：0.8mV（典型值）
• 内部迟滞，确保干净的开关输出，输出电流为 4mA 时，输出摆幅可至电源轨的 195mV 以内
• CMOS/TTL 兼容输出
• • 40°C 至 ±85°C 工作温度范围
• 提供绿色 SOT - 23 - 5 和 SC70 - 5 封装

• 线路接收器
• 电池供电系统
• 阈值检测器/鉴别器
• 3V/5V 系统
• 过零检测器
• 采样电路
