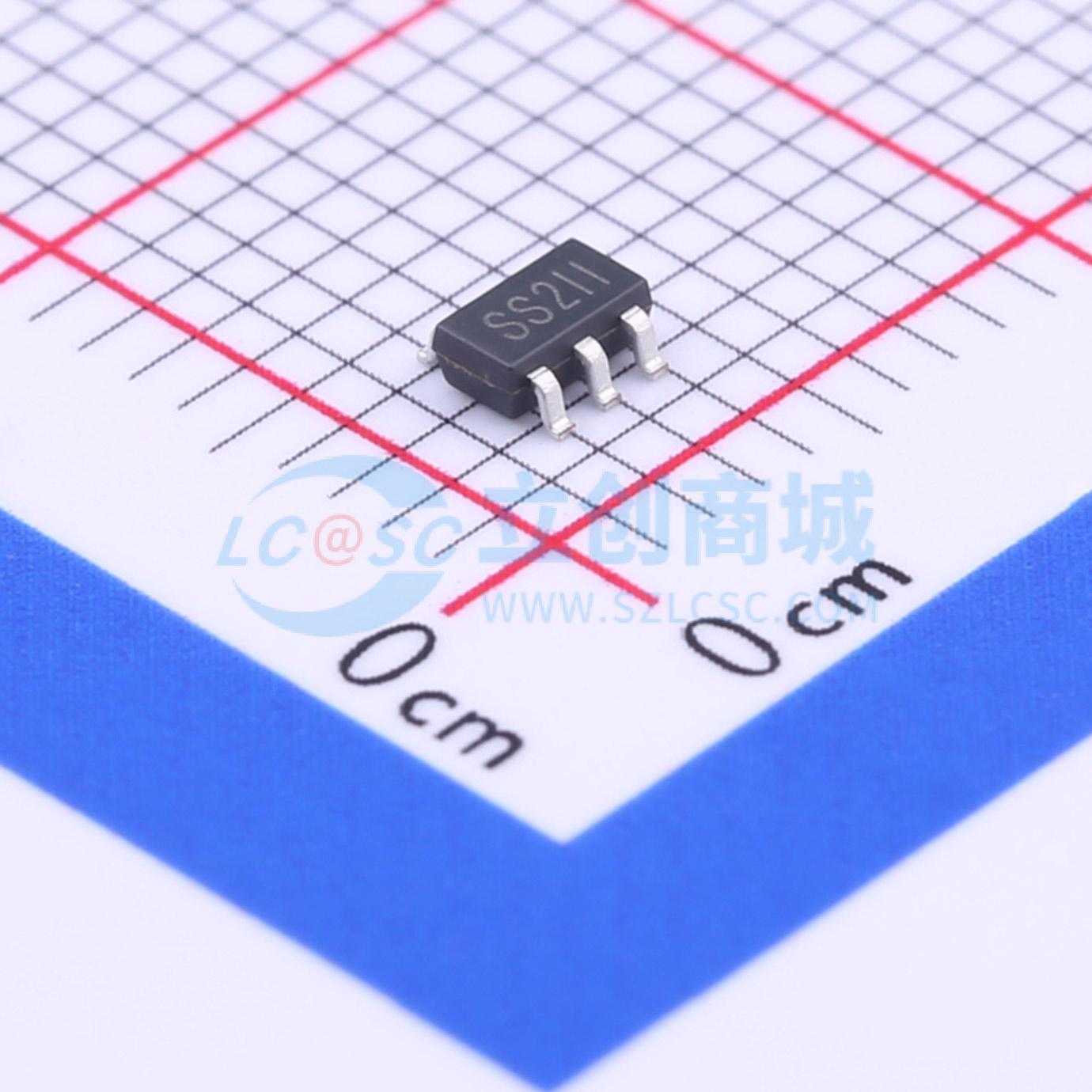

温馨提醒：图片仅供参考，商品以实物为准
SGM8749YN5G/TR
SGM8749YN5G/TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM8749YN5G/TR
- 商品编号
- C398253
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 800uV | |
| 传播延迟(tpd) | 150ns | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | TTL；CMOS | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 22uA | |
| 工作温度 | -40℃~+85℃ |
商品概述
SGM8749是一款单通道、高速、低功耗比较器，具有150ns的快速传播延迟。该器件针对3V或5V电源的低电压操作进行了优化，仅消耗22μA的电源电流。SGM8749支持轨到轨输入操作，输入共模电压范围为 -0.1V至VCC + 0.1V。该器件具有漏极开路输出结构，需要外部上拉电阻。任何输入或输出引脚对两个电源轨都具有连续短路保护。SGM8749采用环保型SOT - 23 - 5和SC70 - 5封装，工作温度范围为 - 40℃至 + 85℃。
商品特性
- 低传播延迟：150ns（过驱动 = 10mV）
- 低电源电流：在VCC = 3V时为22μA（典型值）
- 低失调电压：0.8mV（典型值）
- 轨到轨输入
- 电源电压范围：2.7V至5.5V
- 针对3V和5V应用进行优化
- 漏极开路输出
- 输出电流为4mA时的输出摆幅：185mV（典型值）
- 支持CMOS或TTL逻辑
- 工作温度范围： - 40℃至 + 85℃
- 提供环保型SOT - 23 - 5和SC70 - 5封装
应用领域
- 3V或5V应用
- 便携式/电池供电设备
- 手机
- 过零检测器
- 阈值检测器
