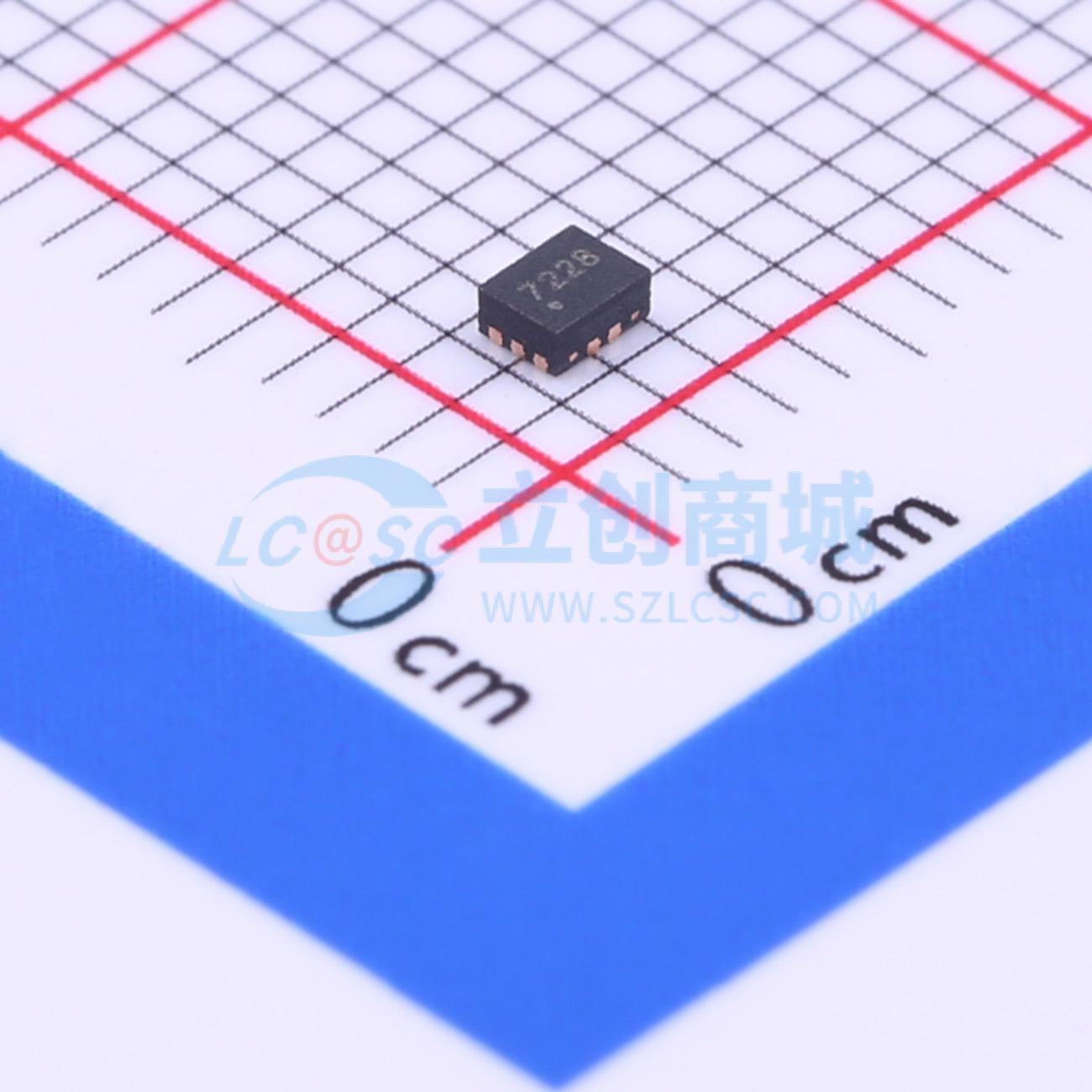

SGM7228YWQ10G/TR
SGM7228YWQ10G/TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM7228YWQ10G/TR
- 商品编号
- C398246
- 商品封装
- WQFN-10(1.4x1.8)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.8V~4.3V | |
| 导通时间(ton) | 10ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 22ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 7pF | |
| 带宽 | 550MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
SGM7228是一款高速、低功耗双刀双掷（DPDT）模拟开关，可在1.8V至4.3V单电源下工作。 SGM7228专为手机和消费类应用中的高速USB 2.0信号切换而设计，如手机、数码相机以及带有集线器或USB I/O有限的控制器的笔记本电脑。 SGM7228具有低的位间偏斜和高的通道间噪声隔离，并且与多种标准兼容，如高速USB 2.0（480 Mbps）。每个开关都是双向的，对输出端的高速信号几乎没有衰减。其带宽足够宽，能够以良好的信号完整性传输高速USB 2.0差分信号（480 Mbps）。 SGM7228在D +/D -引脚上包含特殊电路，当USB设备断电或通电时，该器件能够承受VBUS与D +或D -之间的短路。 SGM7228采用WQFN - 10封装。其工作环境温度范围为 - 40℃至 + 85℃。
商品特性
- 低成本
- 在3.0V时，导通电阻（RON）典型值为6Ω
- 低位间偏斜：50ps（典型值）
- 工作电压：1.8V至4.3V
- 快速切换时间：导通时间（tON）10ns，关断时间（tOFF）22ns
- 低串扰：在250MHz时为 - 40dB
- 当Vy+ = 0V时具有断电保护，D +/D -引脚可承受高达5.25V的电压
- 高关断隔离：在250MHz时为 - 35dB
- 轨到轨输入和输出操作
- 先断后通切换
- 扩展工业温度范围： - 40℃至 ± 85℃
- 小封装：WQFN - 10
应用领域
- USB 2.0信号路由
- MP3和其他个人媒体播放器
- 数码相机和摄像机
- 便携式仪器
- 机顶盒
- 个人数字助理（PDA）
