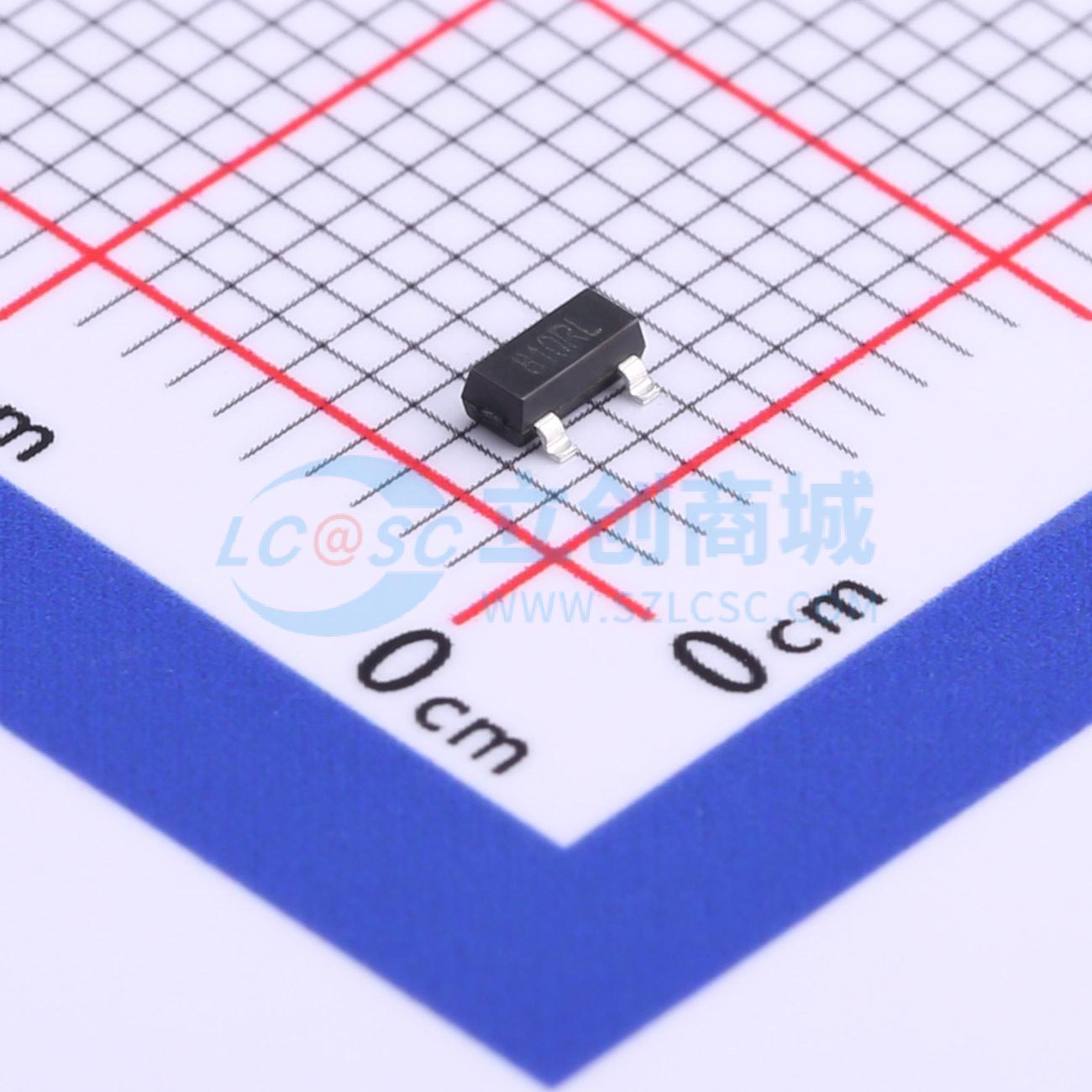

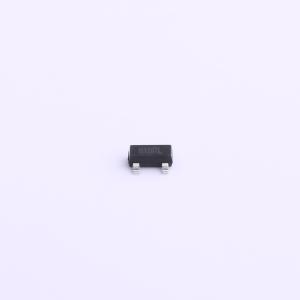

SGM810-RXN3L/TR

采用3引脚SOT-23封装的微处理器监控电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SGM803/SGM809/SGM810监控电路用于监测微处理器和数字系统中的电源电压。它们在电源上电、掉电和欠压状况下提供复位输出。上电时，内部定时器会使复位信号有效240ms
品牌名称: SGMICRO(圣邦微)
商品型号: SGM810-RXN3L/TR
商品编号: C398248
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.039648克(g)

商品参数

商品概述

SGM803/SGM809/SGM810 监控电路用于监测微处理器和数字系统中的电源电压。它们在上电、掉电和欠压条件下提供复位输出。在上电过程中，内部定时器将复位信号保持240毫秒。这使得微处理器在条件稳定之前保持在复位状态。当VCC低至1V时，复位输出仍然有效。SGM803和SGM809提供低电平有效的复位信号（RESET），而SGM810提供高电平有效的信号（RESET）输出。SGM809/SGM810具有推挽输出，而SGM803具有开漏输出，需要外部上拉电阻。

提供了八种复位阈值电压选项，适用于监测1.8V、2.5V、3V、3.3V和5V的电源电压。

复位比较器具有内置的抗干扰能力，使其对VCC上的快速瞬变免疫。

典型的13μA低供电电流使SGM803/SGM809/SGM810非常适合用于便携式电池供电设备。所有型号的工作温度范围为-40℃至+125℃。

商品特性

精密电压监测：1.8V、2.5V、3V、3.3V、5V 选项
MAX803/MAX809/MAX810 和 ADM803/ADM809/ADM810 的高级替代品
全温度范围规格
低功耗：13μA（典型值）
Vcc 低至 1V 时复位有效
上电复位时间 150ms（最小值）开漏复位输出（SGM803）推挽复位输出（SGM809）推挽复位输出（SGM810）
-40℃ 至 +125℃ 工作温度范围
小型封装 SGM803 提供 SOT-23-3 和 SOT-23 封装 SGM809 提供 SOT-23-3 和 SOT-23 封装 SGM810 提供 SOT-23-3 和 SOT-23 封装

应用领域

微处理器系统
控制器
智能仪器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	2.63V
	复位有效电平	高电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	无
	看门狗定时器	无
	复位超时	240ms
	工作温度	-40℃~+125℃
	静态电流(Iq)	13uA
