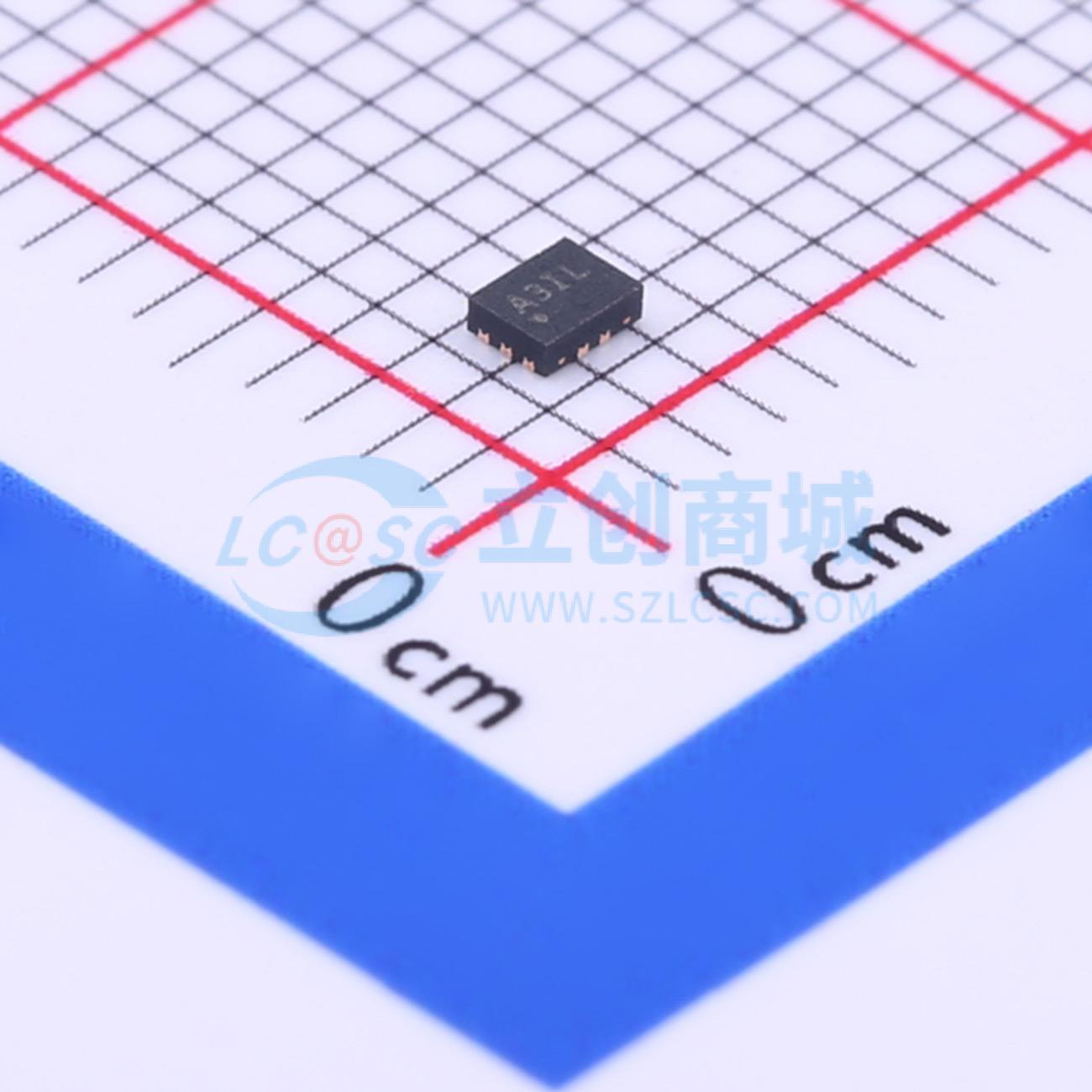

温馨提醒：图片仅供参考，商品以实物为准

SGM3717YUWQ10G/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: SGMICRO(圣邦微)
商品型号: SGM3717YUWQ10G/TR
商品编号: C398234
商品封装: WQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

SGM3717是一款双路、双向、单刀双掷（SPDT）CMOS模拟开关，设计用于在+2.5V至+5.0V单电源下工作。它具有高带宽（400MHz）和低导通电阻（典型值4Ω）的特点，且开关能够处理低至 -2.0V的负信号。 SGM3717保证开关之间的导通电阻匹配度为0.15Ω（典型值），并保证在信号范围内导通电阻平坦度为1.5Ω（典型值）。这确保了在切换音频信号时具有出色的线性度和低失真。 SGM3717是一款专用双单刀双掷（SPDT）开关，由两个常开（NO）和两个常闭（NC）开关组成。这种配置可用作双路2选1多路复用器。 SGM3717采用UTQFN-1.8×1.4-10L封装。

商品特性

电源范围：+2.5V至+5.0V
负信号摆幅能力：-2.0V至V+
导通电阻：在+5.0V时为4Ω（典型值）
高带宽：400MHz
快速开关时间：tON = 15ns（典型值），tOFF = 11ns（典型值）
高关断隔离度：在10MHz时为 -49dB
低串扰：在10MHz时为 -52dB
1.8V逻辑控制
先断后通切换
扩展工业温度范围：-40℃至+85℃
提供绿色UTQFN-1.8×1.4-10L小型封装

应用领域

便携式仪器
电池供电设备
计算机外设
手机
个人数字助理（PDA）
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.5V~5V
	导通时间(ton)	15ns

	属性	参数值
	导通电阻(Ron)	4Ω
	关闭时间(toff)	11ns
	工作温度	-40℃~+85℃
	导通电容(Con)	24pF
	带宽	400MHz
