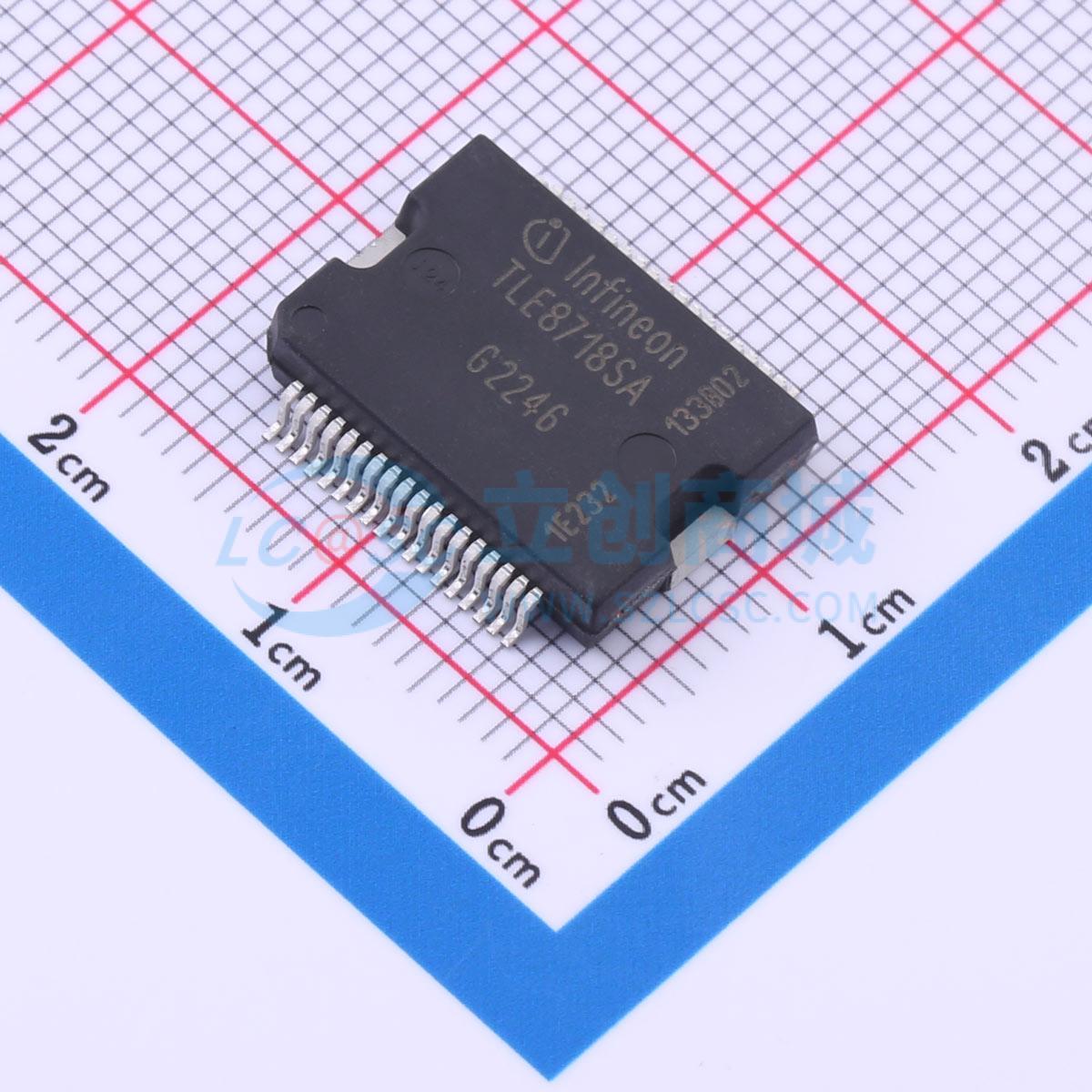

TLE8718SA
带微秒总线的18通道低端开关
- 描述
- 所有级均由MSC接口控制。MSC接口可以是单端型或低压差分型。通过MSC接口（上行通道）串行传输错误代码（诊断信息）
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE8718SA
- 商品编号
- C3231982
- 商品封装
- BSSOP-36-EP-11mm
- 包装方式
- 编带
- 商品毛重
- 2.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 18 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 4A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 200mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品特性
- 工作条件：-40...150℃
- 过温警告
- 静电放电能力：板上/板下引脚2/4KV HBM
- 短路保护（VBAT=36V）
- 典型55V的主动齐纳箝位
- 开路、对地短路、短路诊断（2位/OUT）
- 通过高速串行通信进行输出控制、诊断和初始化：微秒通道 [MSC]
- 所有引脚均具有≤36V的保护
- 过压和欠压监控
- 在低电源电压下可运行两个输出通道
- 可编程短路行为：关断或限流
- 绿色产品（符合RoHS标准）
- AEC认证
应用领域
- 汽车发动机管理应用
- 用于电感和电阻执行器（如喷油器、电磁阀、继电器、氧传感器加热器）的驱动IC
