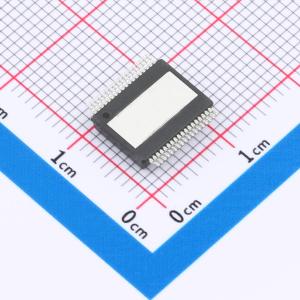

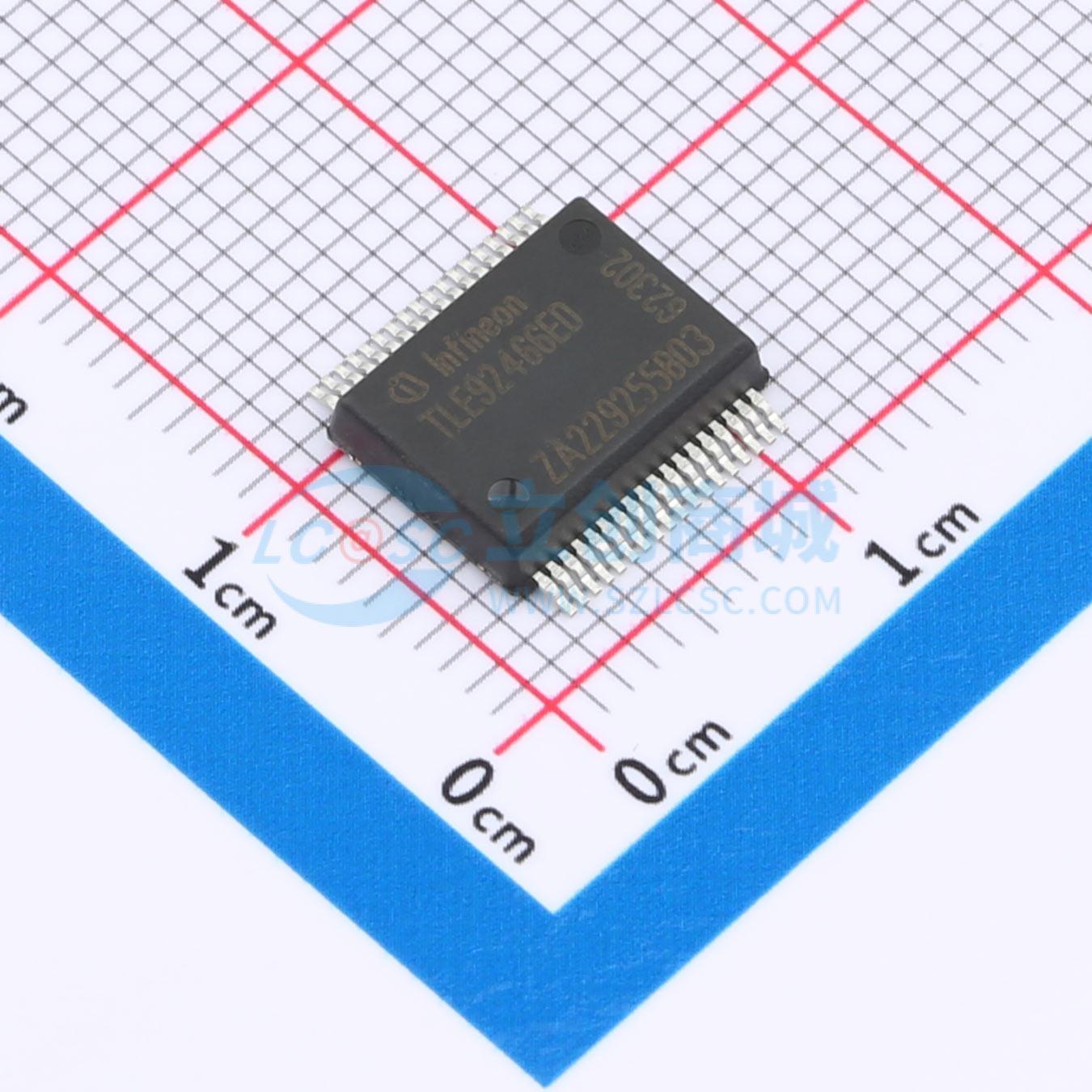

TLE92466EDXUMA1

六通道低边电磁阀驱动IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE92466ED是一款灵活的单片式电磁阀驱动IC，专为自动变速器、电子稳定控制和主动悬架应用中的线性电磁阀控制而设计。该器件集成了驱动晶体管和电流检测电阻，以减少外部元件数量。该器件控制负载电流的误差小于1%。可对0至1500 mA的目标电流进行编程，分辨率为15位。该器件支持高达1800 mA的抖动电流。抖动发生器可在编程的电流设定点上叠加一个具有可编程幅度、频率和形状的三角波或梯形波。使用32位SPI接口来控制6个通道并监控诊断功能的状态。SPI通信通过8位CRC和可编程超时看门狗进行保护。低电平有效复位输入（RESN）用于禁用所有通道，并将内部寄存器复位为默认值。高电平有效使能引脚（EN）可在不禁用SPI接口的情况下启用或禁用输出通道。每当检测到故障时，故障输出引脚（FAULTN）信号可作为外部中断发送给微控制器。
品牌名称: Infineon(英飞凌)
商品型号: TLE92466EDXUMA1
商品编号: C3231986
商品封装: DSO-36
包装方式: 编带
商品毛重: 0.666667克(g)

商品参数

商品概述

TLE92466ED是一款灵活的单片式电磁阀驱动IC，专为自动变速器、电子稳定控制和主动悬架应用中的线性电磁阀控制而设计。该器件集成了驱动晶体管和电流检测电阻，以减少外部元件数量。该器件控制负载电流的误差小于1%。可对0至1500 mA的目标电流进行编程，分辨率为15位。该器件支持高达1800 mA的抖动电流。抖动发生器可在编程的电流设定点上叠加一个具有可编程幅度、频率和形状的三角波或梯形波。使用32位SPI接口来控制6个通道并监控诊断功能的状态。SPI通信通过8位CRC和可编程超时看门狗进行保护。低电平有效复位输入（RESN）用于禁用所有通道，并将内部寄存器复位为默认值。高电平有效使能引脚（EN）可在不禁用SPI接口的情况下启用或禁用输出通道。每当检测到故障时，故障输出引脚（FAULTN）信号可作为外部中断发送给微控制器。

商品特性

六个独立的低端通道，集成MOSFET（RDSon = 115 mΩ）
电流控制精度<1%
可编程设定点范围为0 mA至1.5 A
包含抖动的负载电流为1.8 A
并行通道模式下的电流为2.7 A
集成抖动发生器，幅度、频率和波形可编程
15位电流设定点分辨率
集成检测电阻RSHUNT = 140 mΩ
对大负载电源电压变化具有出色的抗干扰能力
VDD引脚最低可在3.5 V下工作
32位SPI，带有8位CRC和SPI看门狗
每个通道在开和关状态下均具备完善的保护和诊断功能
每个通道独立的热关断功能
诊断功能（负载开路、接地短路、过流）
电压监控
过温保护
两条独立的电流反馈路径，具备快速测量选项
集成系统时钟，带有时钟看门狗
温度范围为-40℃至175℃
小型功率封装PG-DSO-36-72
绿色产品（符合RoHS标准）
无铅（符合RoHS标准）封装
通过AEC-Q100 0级认证
符合ISO 26262标准，可作为独立安全元件，满足高达ASIL C级的安全要求

应用领域

可变力电磁阀（如自动变速器和电动车桥）
其他恒流电磁阀
怠速空气控制
废气再循环
蒸汽管理阀
悬架控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	6
	最大连续电流	2.7A

	属性	参数值
	工作电压	3.5V~19V
	导通电阻	115mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；短路保护(SCP)；过流保护(OCP)
