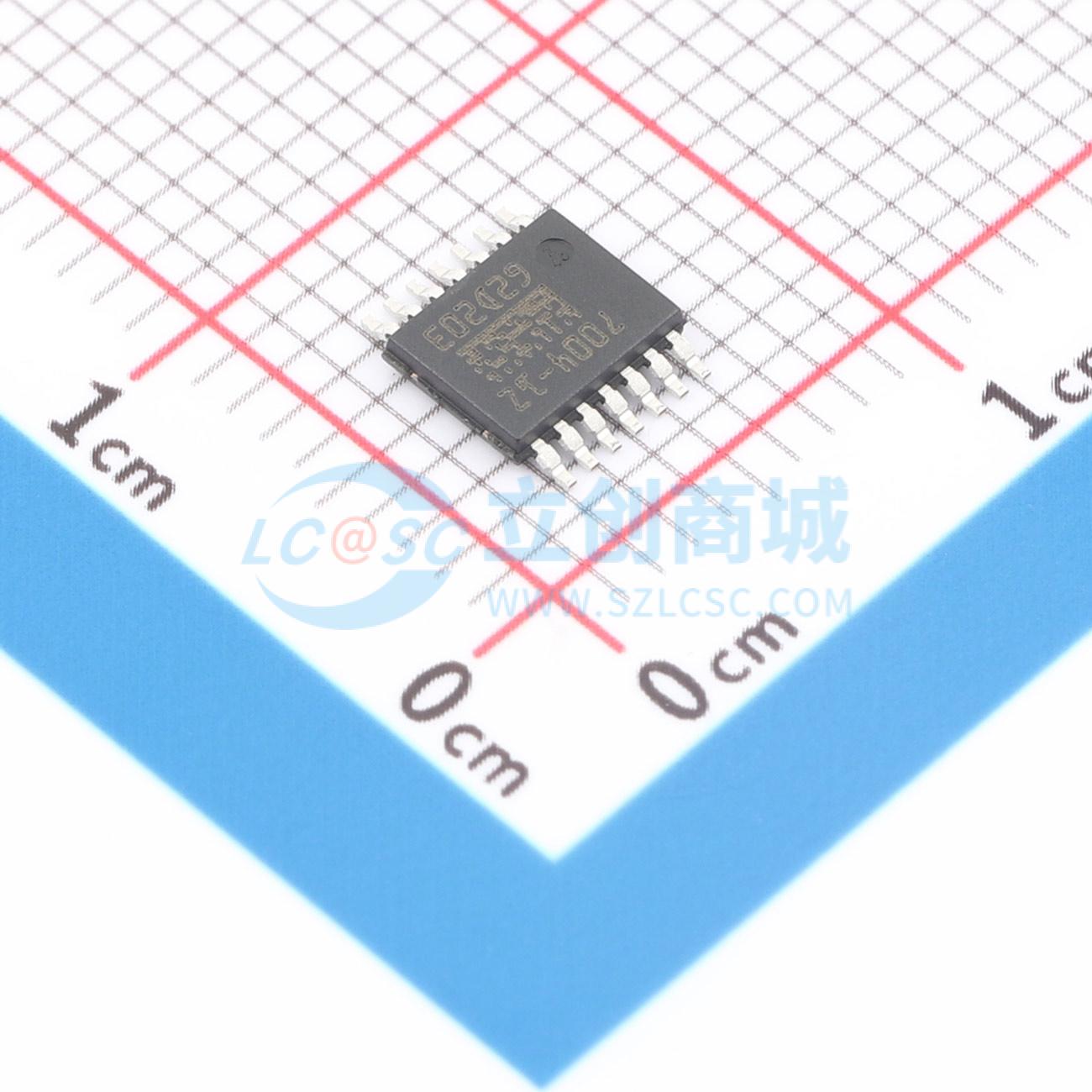

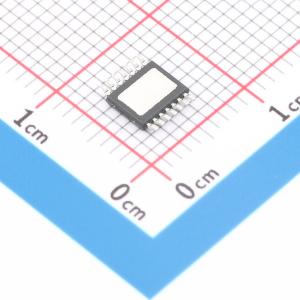

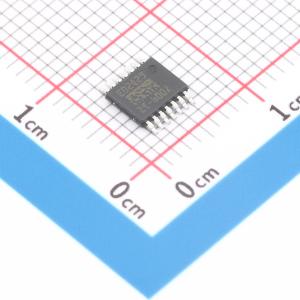

BTS70041EPZXUMA1
12V智能高端功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款智能高端功率开关，提供保护功能和诊断。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS70041EPZXUMA1
- 商品编号
- C3232305
- 商品封装
- PG-TSDSO-14
- 包装方式
- 编带
- 商品毛重
- 0.625125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~18V | |
| 导通电阻 | 4.4mΩ | |
| 工作温度 | -40℃~+175℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP)；欠压保护(UVP) |
商品特性
- 高侧开关，具备诊断和嵌入式保护功能
- 属于PROFETTM+2 12V系列
- 反极性时反向导通，实现低功耗
- 绿色产品（符合RoHS标准）
- 具备绝对和动态温度限制，可控制重新激活
- 过流保护（跳闸），采用智能锁存
- 欠压关断
- 可通过外部组件实现过压保护
- 具备比例负载电流检测功能
- 可检测导通和关断状态下的开路负载
- 可检测对地和电池的短路情况
- 符合汽车应用要求，通过AEC - Q100 Grade 0产品验证
应用领域
- 驱动15A电阻性、电感性和电容性负载
- 替代机电继电器、保险丝和分立电路
- 驱动电热塞、加热负载、直流电机以及用于配电
- 适用于具有扩展或/和高温任务配置文件的应用
- 适用于需要扩展结温范围（高达175℃）的发动机舱应用
- 适用于动力系统，如变速器应用
