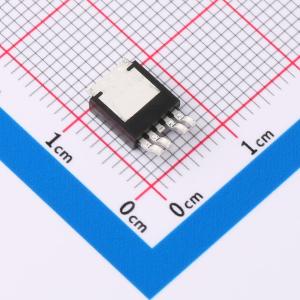

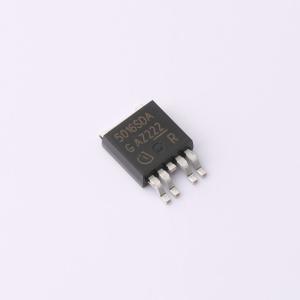

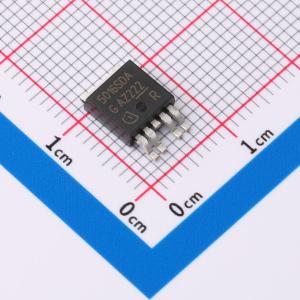

温馨提醒：图片仅供参考，商品以实物为准
BTS5016SDAAUMA1
智能高端功率开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BTS5016SDA是一款采用PG - TO252 - 5 - 11封装的单通道高端功率开关，具备嵌入式保护功能。功率晶体管由一个带电荷泵的N沟道垂直功率MOSFET构成。该设计基于智能SIPMOS芯片堆叠技术
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS5016SDAAUMA1
- 商品编号
- C3232339
- 商品封装
- TO-252-5
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 5.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 5.5V~20V | |
| 导通电阻 | 32mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP) |
商品概述
BTS5016SDA 是一款采用 PG-TO252-5-11 封装的单通道高端功率开关，具备嵌入式保护功能。功率晶体管由带电荷泵的 N 沟道垂直功率 MOSFET 构成。该设计基于智能 SIPMOS 芯片堆叠技术。BTS5016SDA 具有电流控制输入，并能通过负载电流检测提供诊断反馈，在过载运行、过温关断和/或短路关断时提供明确的故障信号。
商品特性
- 可扩展产品系列的一员
- 负载电流检测
- Reversave™
- 极低的待机电流
- 电流控制输入引脚
- 改善的电磁兼容性（EMC）
- 电感负载快速去磁
- 欠压时性能稳定
- 绿色产品（符合 RoHS 标准）
- 通过 AEC 认证
- Reversave™，反极性时通道导通
- 无需外部元件的反接电池保护
- 带锁存的短路保护
- 过载保护
- 多级电流限制
- 带重启功能的热关断
- 过压保护（包括负载突降）
- 接地丢失保护
- Vbb 丢失保护（带电感负载时需外部二极管）
- 静电放电保护（ESD）
- 比例式负载电流检测（过载运行、过温关断和/或短路关断时提供明确的故障信号）
- 通过负载电流检测在导通状态下进行开路负载检测
应用领域
- 与 μC 兼容、带诊断反馈的 12 V 接地负载高端功率开关
- 各类电阻性、电感性和电容性负载
- 最适用于具有高浪涌电流的负载，如灯具
- 可替代机电继电器、熔断器和分立电路
