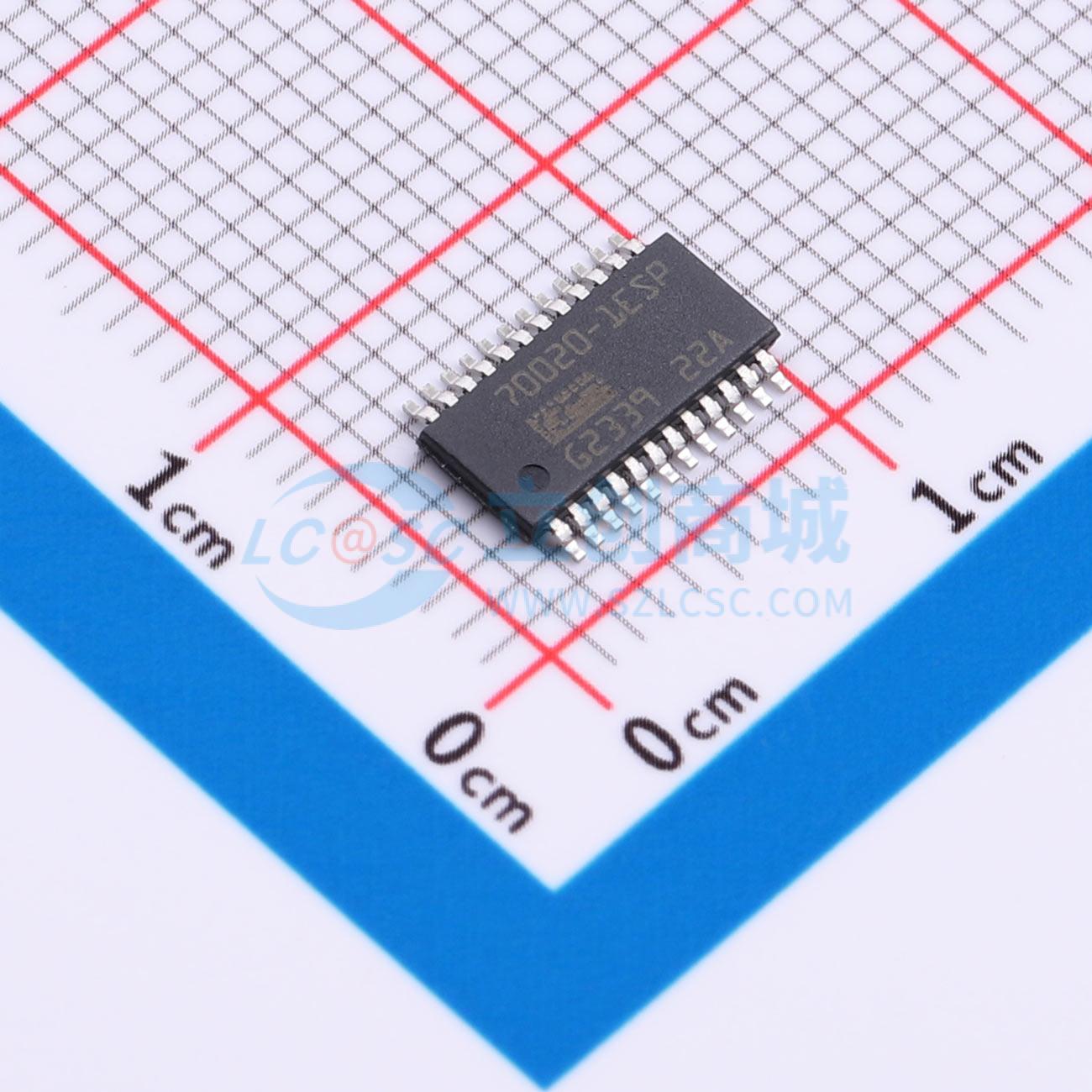

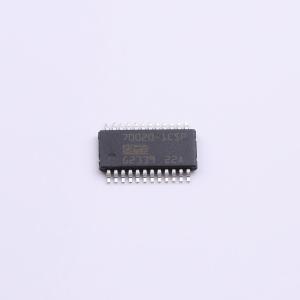

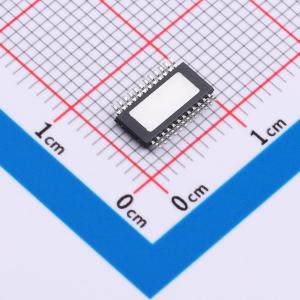

温馨提醒：图片仅供参考，商品以实物为准
BTS700201ESPXUMA1
12V 2.3 mΩ 智能高边功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS700201ESPXUMA1
- 商品编号
- C3232446
- 商品封装
- TSSOP-24-EP-150mil
- 包装方式
- 编带
- 商品毛重
- 0.292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 6V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 23.3A | |
| 导通电阻 | 2.3mΩ | |
| 功能特性 | 过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+150℃ |
商品概述
BTS70020 - 1ESP是一款智能高端功率开关，提供保护功能和诊断功能。
商品特性
- 具有诊断和嵌入式保护功能的高端开关
- PROFET™ +2 12V系列的一部分
- PRO - SIL™符合ISO 26262标准，支持集成商根据ISO 26262:2018第8 - 13条评估硬件元件
- 电容性负载开关模式
- 反极性时具有低功耗的反向导通功能
- 反向电流条件下的开关导通能力（反向导通）
- 绿色产品（符合RoHS标准）
- 具有可控再激活的绝对和动态温度限制
- 带智能锁存的过流保护（跳闸）
- 欠压关断
- 带外部元件的过压保护
- 比例负载电流检测
- 开关导通和关断状态下的开路负载检测
- 对地和电池的短路检测
- 适用于汽车应用，根据AEC - Q100 1级进行产品验证
应用领域
- 驱动电阻性、电感性和电容性负载
- 替代机电继电器、保险丝和分立电路
- 驱动电热塞、加热负载、直流电机
- 电源分配
