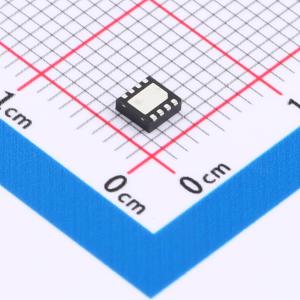

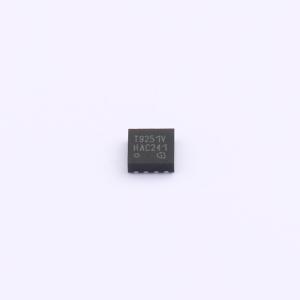

温馨提醒：图片仅供参考，商品以实物为准

TLT9251VLEXUMA1

高速CAN FD收发器 TLT9251VLE

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高速CAN FD收发器，符合ISO11898-2(2016)和SAE J2284-4/-5标准，具有低电磁辐射和高温度耐受性。
品牌名称: Infineon(英飞凌)
商品型号: TLT9251VLEXUMA1
商品编号: C3232452
商品封装: TSON-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TLT9251VLE是最新一代高速CAN收发器，用于汽车和工业应用的高速CAN网络。它旨在满足ISO 11898 - 2（2016）物理层规范以及SAE标准J1939和J2284的要求。 TLT9251VLE采用小型无引脚PG - TSON - 8封装。PG - TSON - 8封装满足自动光学检测（AOI）的焊点要求，符合RoHS标准且无卤素。作为物理总线层和高速CAN协议控制器之间的接口，TLT9251VLE可保护微控制器免受网络内部产生的干扰。极高的ESD耐受性和出色的RF抗扰性使其无需添加额外的保护器件（如抑制二极管）即可用于汽车应用。当收发器TLT9251VLE未供电时，总线关闭，对高速CAN网络的所有其他节点呈现出理想的无源特性，负载尽可能低。基于CANH和CANL输出信号的高度对称性，TLT9251VLE在宽频率范围内具有极低的电磁辐射（EME）。即使不使用额外的外部电路（如共模扼流圈），TLT9251VLE也能满足严格的EMC测试限值。完美的发射器对称性与优化的接收器延迟对称性相结合，使TLT9251VLE能够支持CAN FD数据帧。根据网络规模和随之而来的寄生效应，该器件支持高达5 MBit/s的比特率。专用的低功耗模式（如待机模式）在器件上电时提供极低的静态电流。在待机模式下，V₁₀上的典型静态电流低于10 μA，同时器件仍可通过高速CAN总线上的总线信号唤醒。过温保护、输出电流限制或TxD超时功能等故障安全特性可保护TLT9251VLE和外部电路免受不可修复的损坏。

商品特性

完全符合ISO 11898 - 2（2016）和SAE J2284 - 4/-5标准
英飞凌汽车级AEC - Q100 0级（Ta：-40℃至+150℃）认证，适用于高温任务配置文件
保证高达5 MBit/s的CAN FD数据帧的环路延迟对称性
极低的电磁辐射（EME），无需额外的共模扼流圈即可使用
V₁₀输入，可适配μC接口电压（3.3V和5V）
具有优化滤波时间（0.5 μs - 1.8 μs）的总线唤醒模式（WUP）功能，适用于全球OEM应用
待机模式下静态电流最小化
待机模式下可关闭发射器电源VCC，进一步节省静态电流
RxD输出端有唤醒指示
宽共模范围，具备电磁抗扰性（EMI）
出色的ESD耐受性，±8kV（HBM）和±11kV（IEC 61000 - 4 - 2）
VCC和V₁₀电源的扩展供电范围
CAN对地、电池、VCC和V₁₀短路保护
TxD超时功能
掉电状态下CAN总线泄漏电流极低
过温保护
根据ISO 7637和SAE J2962 - 2标准，具备汽车瞬态保护功能
绿色产品（符合RoHS标准）
专为自动光学检测（AOI）设计的小型无引脚TSON8封装

应用领域

汽车动力总成和传动系统应用
网关模块
车身控制模块（BCM）
发动机控制单元（ECU）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	38mA
	工作温度	-40℃~+150℃
	静态电流	15uA
