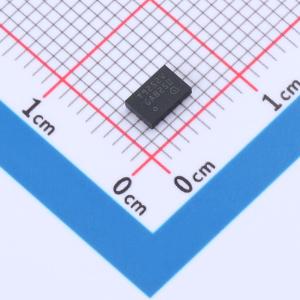

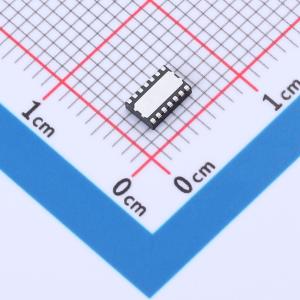

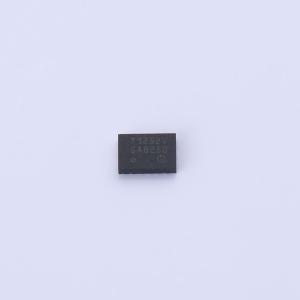

温馨提醒：图片仅供参考，商品以实物为准

TLT9252VLCXUMA1

高速CAN FD收发器，符合ISO 11898 - 2和SAE J2284 - 4/-5标准，具备多种功能和保护特性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: TLT9252VLCXUMA1
商品编号: C3232451
商品封装: TSON-14-3
包装方式: 编带
商品毛重: 3.82克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+150℃
	通道数	-
	静态电流	25uA
	功能特性	短路保护；唤醒功能；热关断保护；欠压保护；ESD保护；TXD占优超时；局部唤醒；低功耗模式；使能

商品概述

TLT9252VLC是一款专为汽车和工业应用中的高速CAN网络设计的收发器，支持速率高达5Mbit/s。该器件作为物理总线层与CAN协议控制器之间的接口，负责驱动信号至总线，并保护微控制器免受网络内产生的干扰。基于CANH和CANL信号的高度对称性，TLT9252VLC实现了极低的电磁辐射，允许在不使用共模扼流圈的情况下运行。其非低功耗模式（正常工作模式和仅接收模式）和低功耗模式（睡眠模式和待机模式）根据所需功能进行了优化，以降低电流消耗。即使在睡眠模式下，其静态电流在全温度范围内低于25μA，TLT9252VLC仍能检测高速CAN总线上的唤醒模式。VIO电压基准输入用于支持3.3V和5V供电的微控制器。该器件采用符合RoHS标准的PG-TSON-14封装，并满足ISO11898-2（2016）标准的要求。

商品特性

完全符合ISO 11898-2（2016）和SAE J2284-4/-5标准
通过AEC-Q100 0级（Ta：-40°C至+150°C）认证，适用于高温任务剖面
保证环路延迟对称性，支持高达5MBit/s的CAN FD数据帧
具备总线唤醒模式功能，优化滤波时间（0.5μs - 1.8μs）
高ESD鲁棒性，±10kV（HBM）和±9kV（IEC 61000-4-2）
睡眠模式下电流消耗极低，最大25μA
VCC和VIO电源扩展供电范围
通过VBAT和VCC的双电源解决方案，确保电池启动期间的稳健运行
故障安全特性，如TxD超时、RxD隐性钳位和过热关断
极低电磁辐射，适用于无扼流圈设计
宽共模范围，增强电磁抗扰度
CAN总线对地、电池和VCC短路保护
具备VBAT、VCC和VIO欠压检测
根据ISO 11898-2（2016）实现自主总线偏置
支持总线唤醒和本地唤醒
提供INH输出以控制外部电路
通过NERR输出引脚实现改进的稳健本地故障诊断
绿色产品

应用领域

汽车动力总成和传动系统应用
信息娱乐系统应用
组合仪表模块
暖通空调系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V
	工作电流	60mA
