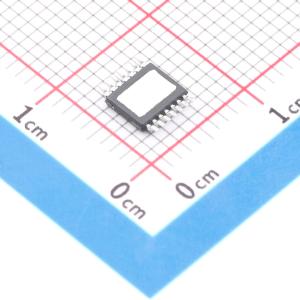

BTS70061EPZXUMA1
12V 6.6mΩ 智能高端功率开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BTS70061EPZXUMA1
- 商品编号
- C3232304
- 商品封装
- SOIC-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.486克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 工作电压 | 6V~18V | |
| 最大连续电流 | 12.5A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 6.6mΩ | |
| 功能特性 | 短路保护；反向电压保护；锁存保护；过温保护；过压保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 具有诊断和嵌入式保护功能的高边开关
- 属于 PROFET™ +2 12V 系列
- 支持反极性低功耗导通
- 支持反向电流条件下的开关导通能力
- 符合环保要求
- 具有受控重启功能的绝对和动态温度限制
- 带智能锁存的过流保护
- 欠压关断
- 可通过外部组件实现的过压保护
- 比例负载电流检测
- 导通和关断状态下的开路负载检测
- 对地短路和电池短路检测
应用领域
- 负载驱动
- 电热塞和加热负载
- 直流电机
- 配电系统
- 动力总成系统
