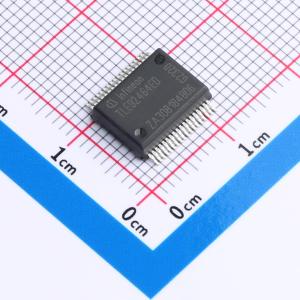

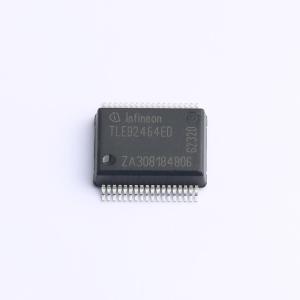

温馨提醒：图片仅供参考，商品以实物为准

TLE92464EDXUMA1

四通道低侧电磁阀驱动IC，集成MOSFET和检测电阻，具备保护和诊断功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: TLE92464EDXUMA1
商品编号: C3231983
商品封装: DSO-36
包装方式: 编带
商品毛重: 0.64克(g)

商品参数

	属性	参数值
	最大连续电流	1.5A
	导通电阻	115mΩ
	功能特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
	工作温度	-40℃~+150℃

商品概述

TLE92464ED是一款灵活的单片式电磁阀驱动IC，专为自动变速器、电子稳定控制和主动悬架应用中的线性电磁阀控制而设计。该器件包含驱动晶体管和电流感应电阻，以减少外部组件的数量。该器件控制负载电流的误差小于1%。可对0至1500mA的目标电流进行编程，分辨率为15位。该器件支持高达1800mA的抖动电流。抖动发生器在编程的电流设定点上叠加一个具有可编程幅度、频率和形状的三角形或梯形波形。32位SPI接口用于控制4个通道并监控诊断功能的状态。SPI通信通过8位CRC和可编程超时看门狗进行保护。一个低电平有效复位输入（RESN）用于禁用所有通道，并将内部寄存器重置为默认值。一个高电平有效使能引脚（EN）可在不禁用SPI接口的情况下启用或禁用输出通道。当检测到故障时，故障输出引脚（FAULTN）信号可用作微控制器的外部中断。

商品特性

四个独立的低侧通道，集成MOSFET（R_DSon = 115mΩ）
电流控制精度小于1%
可编程设定点范围为0mA至1.5A
包含抖动的负载电流为1.8A
并行通道模式下的电流为2.7A
集成抖动发生器，具有可编程的幅度、频率和波形
15位电流设定点分辨率
集成感测电阻R_SHUNT = 140mΩ
对大负载电源电压变化具有出色的抗扰性
VDD引脚可低至3.5V工作
32位SPI，带有8位CRC和SPI看门狗
每个通道在开和关状态下都有完善的保护和诊断功能
每个通道独立的热关断功能
诊断功能（开路负载、短路接地、过流）
电压监测
过温保护
两个独立的电流反馈路径
集成系统时钟，带有时钟看门狗
温度范围为 -40°C至175°C
采用小型功率封装PG-DSO-36-72
绿色产品（符合RoHS标准）
无铅（符合RoHS标准）封装
通过AEC-Q100 0级认证
符合ISO 26262标准，适用于高达ASIL C级的安全要求

应用领域

可变力电磁阀（如自动变速器电磁阀）
其他恒流电磁阀
怠速空气控制
废气再循环
蒸汽管理阀

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	4
	输入控制逻辑	高电平有效
	工作电压	-
