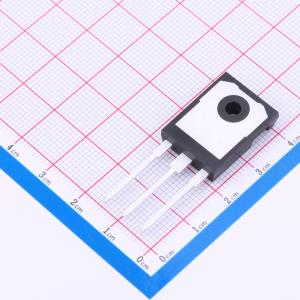

温馨提醒：图片仅供参考，商品以实物为准
IXGH48N60B3D1
600V 48A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：针对低传导和开关损耗进行优化。 方形反向偏置安全工作区 (RBSOA)。 反并联超快二极管。 国际标准封装。 高功率密度。 低栅极驱动要求。应用：功率逆变器。 不间断电源 (UPS)
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH48N60B3D1
- 商品编号
- C3193810
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 48A | |
| 耗散功率(Pd) | 300W | |
| 输出电容(Coes) | 190pF | |
| 集射极饱和电压(VCE(sat)) | 1.8V@32A,15V | |
| 栅极阈值电压(Vge(th)) | 1.8V@15V,32A | |
| 栅极电荷量(Qg) | 115nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.98nF | |
| 开启延迟时间(Td(on)) | 22ns | |
| 关断延迟时间(Td(off)) | 130ns | |
| 导通损耗(Eon) | 840uJ | |
| 关断损耗(Eoff) | 660uJ | |
| 反向恢复时间(Trr) | 100ns | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 反向传输电容(Cres) | 45pF |
