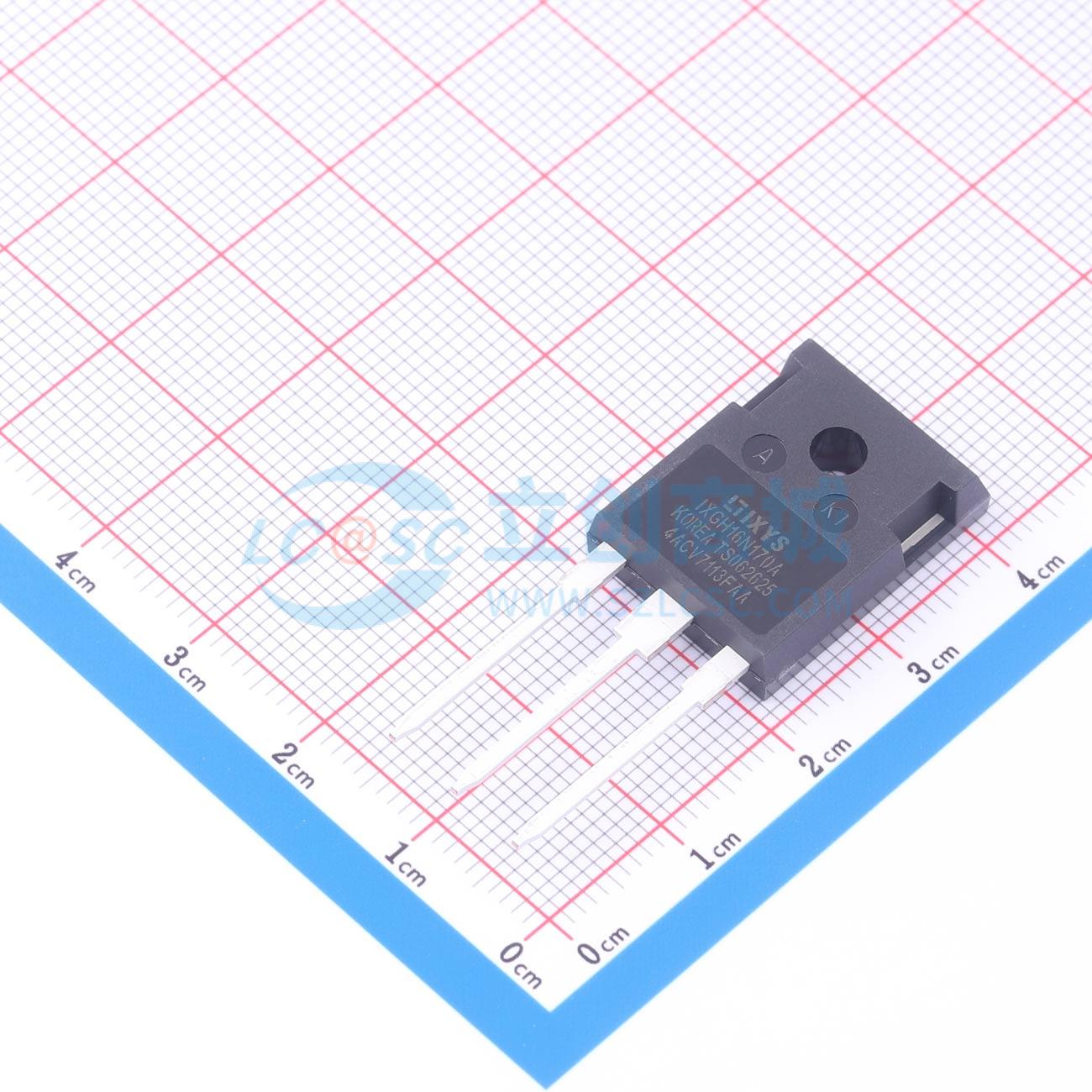

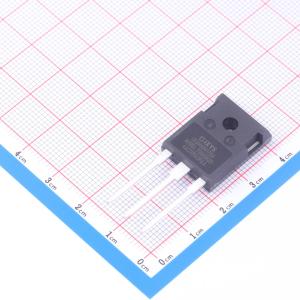

IXGH16N170A
IXGH16N170A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH16N170A
- 商品编号
- C3193827
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 190W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 16A | |
| 栅极阈值电压(Vge(th)) | 5V@15V,11A | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 36ns | |
| 关断延迟时间(Td(off)) | 160ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | 900uJ | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 高阻断电压
- 国际标准封装
- 低传导损耗
- 反并联声二极管
- 高阻断电压
- 高电流处理能力
- 低栅极驱动要求
- 高功率密度
应用领域
- 开关模式和谐振模式电源
- 不间断电源 (UPS)
- 交流斩波器
- 电容放电电路
- 交流电机驱动器
- 直流伺服和机器人驱动器
