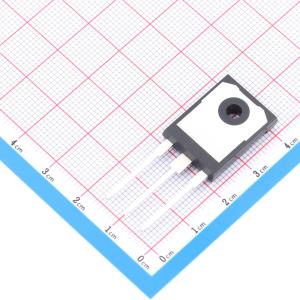

温馨提醒：图片仅供参考，商品以实物为准
RGWSX2TS65DGC13
RGWSX2TS65DGC13
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- RGWSX2TS65DGC13
- 商品编号
- C3193855
- 商品封装
- TO-247G
- 包装方式
- 管装
- 商品毛重
- 8.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 288W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 104A | |
| 栅极阈值电压(Vge(th)) | 2V@15V,60A | |
| 栅极电荷量(Qg) | 140nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 55ns | |
| 关断延迟时间(Td(off)) | 180ns | |
| 导通损耗(Eon) | 1.43mJ | |
| 关断损耗(Eoff) | 1.2mJ | |
| 反向恢复时间(Trr) | 88ns | |
| 工作温度 | -40℃~+175℃@(Tj) |
商品特性
- 低集电极 - 发射极饱和电压
- 高速开关
- 低开关损耗和软开关
- 内置超快速软恢复FRD
- 无铅引脚镀层；符合RoHS标准
应用领域
- 功率因数校正（PFC）
- 太阳能转换器
- 中高开关频率转换器
