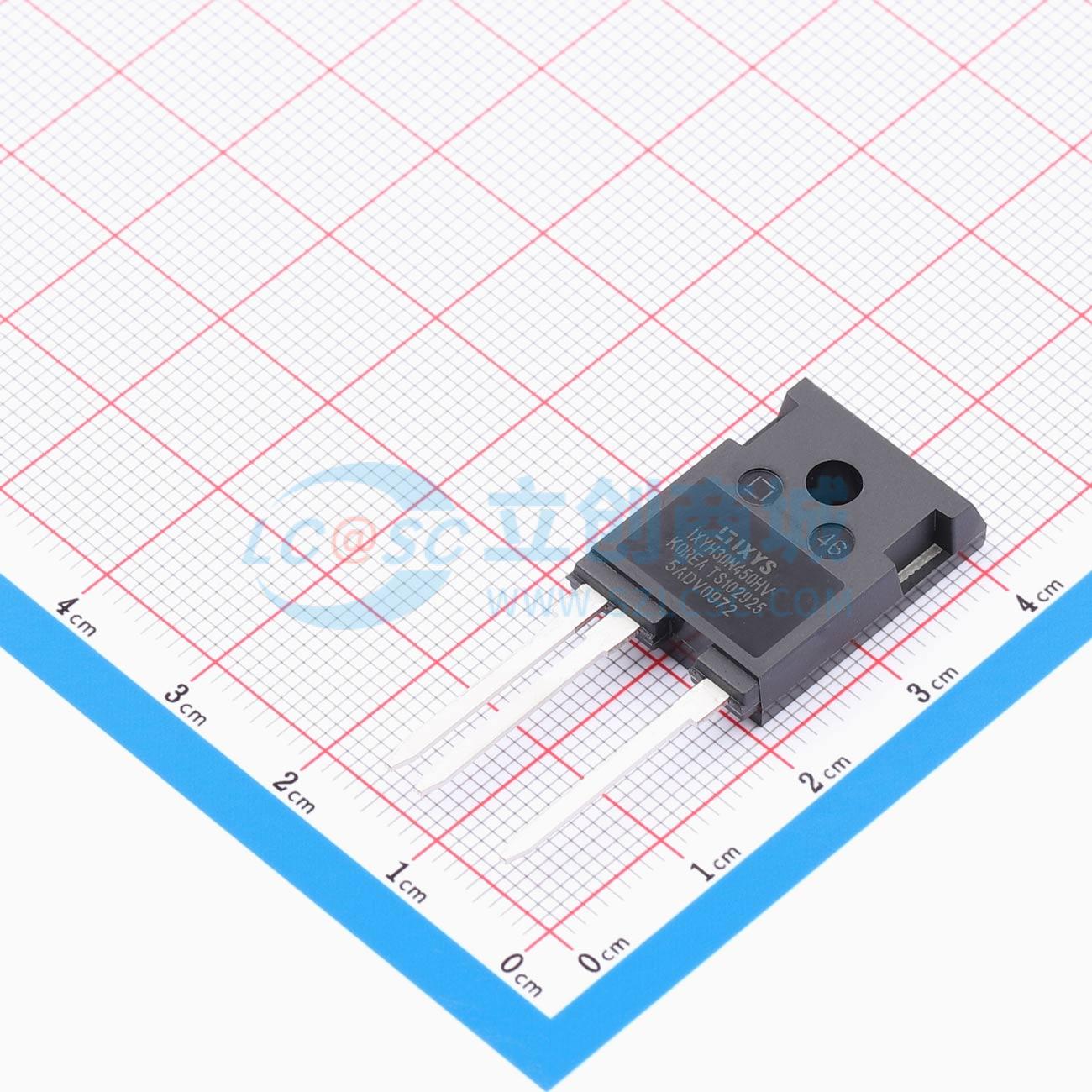

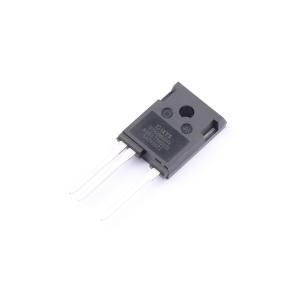

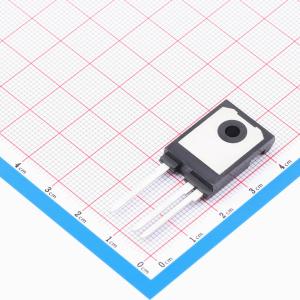

IXYH30N450HV
高压IGBT，具备高阻断电压、高峰值电流能力和低饱和电压
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYH30N450HV
- 商品编号
- C3193873
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 430W | |
| 集射极击穿电压(Vces) | 4.5kV | |
| 集电极电流(Ic) | 60A；30A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 3.9V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 3V；5V | |
| 栅极电荷量(Qg) | 88nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.84nF | |
| 输出电容(Coes) | 83pF | |
| 反向传输电容(Cres) | 35pF | |
| 开启延迟时间(Td(on)) | 38ns；42ns | |
| 关断延迟时间(Td(off)) | 168ns；180ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -55℃~+150℃ |
