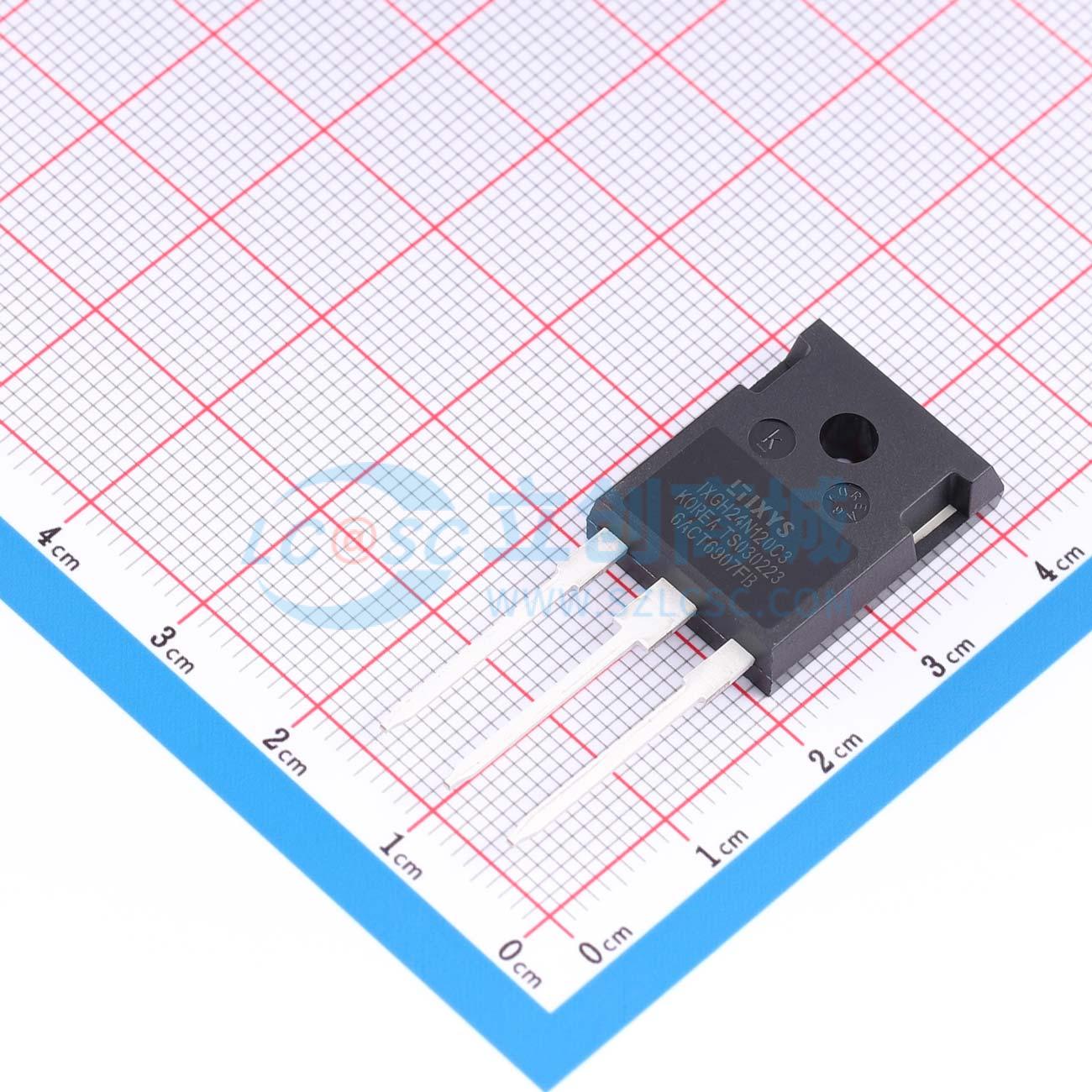

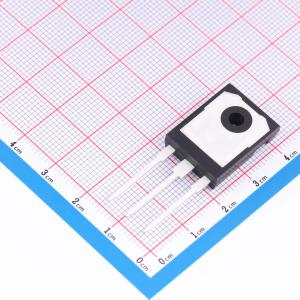

IXGH24N120C3
IXGH24N120C3
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXGH24N120C3
- 商品编号
- C3193848
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | PT(穿通型) | |
| 耗散功率(Pd) | 250W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 48A | |
| 栅极阈值电压(Vge(th)) | 4.2V@15V,20A | |
| 栅极电荷量(Qg) | 79nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | - | |
| 开启延迟时间(Td(on)) | 16ns | |
| 关断延迟时间(Td(off)) | 93ns | |
| 导通损耗(Eon) | 1.16mJ | |
| 关断损耗(Eoff) | 470uJ | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 国际标准封装：JEDEC TO - 247AD
- MOS栅极导通
- 驱动简单
- 雪崩额定
应用领域
- 交流电机速度控制
- 直流伺服和机器人驱动
- 直流斩波器
- 不间断电源（UPS）
- 开关模式和谐振模式电源
